模具沖頭怎么設計？還不會你就out了
時間：2019/10/30 8:45:29 瀏覽次數：2907
字體：大
中
小

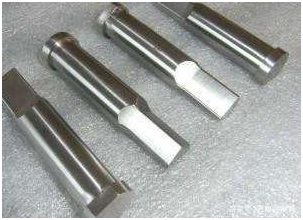

在模具中有很多的沖模形式，非圓形截面的沖頭結構要根據料帶的工藝和模具產品的狀態來定，而對于截面為圓形的沖頭，國家是有相應標準的。

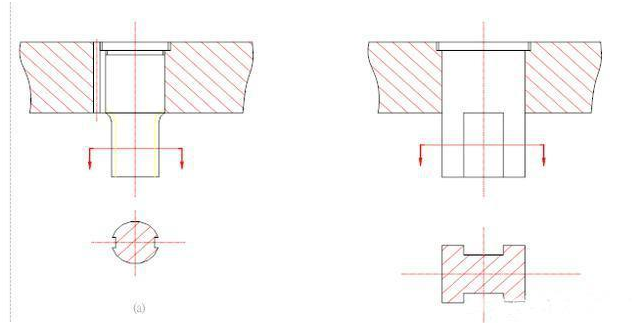

先來說說非圓狀的沖頭：可以將非圓狀沖頭理解為圓的和方的這兩類，如果工件是圓的或者是方的，要把沖頭固定的那一塊做成對應的形狀。我們要對它們用工藝進行成形。應對凸械的轉勸的話通常是用打騎縫銷釘的方法，下面小編給大家例舉一種方法，這種可以減少沖頭制作的復雜度，如果用固定的非圓柱沖頭的話需要留言沖頭的走位。

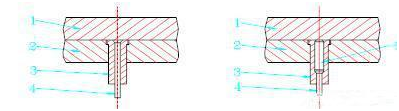

講完非圓狀沖頭接著我們來說說圓狀沖頭：對于圓狀沖頭我們可以分為A沖和T沖。A沖用于沖孔位置較小的地方，T沖用在較大地方。還有一種使用保護罩結構的情況，那就是在材厚和孔徑與小孔凸模的結構差不多的時候，為了提高其縱向抗彎曲能力，所以使用這種結構，具體如下圖。
小編在這里也例出一種在沖裁時空間很大或者是模具零件很大的情況中，所使用的結構樣式，這有利于安裝而且保證了自身的強度。
沖頭長度：我們基本上根據模具的結構來確定沖頭的長度，一般是在滿足于模具結構和使用要求情況下越短越好，不過理論上是根據上模板厚度來確定的。

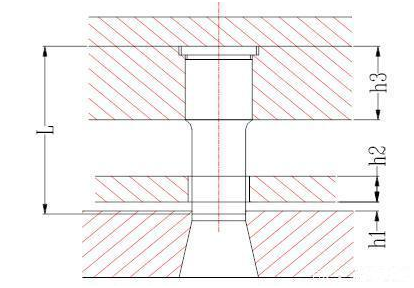

那么怎么計算沖頭長度呢？小編在這里準備了一個公式，大家可以看下：
L = h1 + h2 + h3 +（1020）（毫米）
h1：導尺厚度（毫米）
h2：卸料板厚度（毫米）
h3：凸模固定板厚度（毫米）
10~20毫米包括了沖頭進入的深度、修模量以及閉合狀態時卸料板與沖頭夾板的間距。這個要按照沖模的結構和沖頭長度來修正。在沖頭斷面較小以及被沖的料厚和硬度很大的情況下，才有必要去校驗，不然在平常情況不需要計算沖頭的強硬度。
固定沖頭：一般使用夾板固定沖頭，間隙來配合沖頭與夾板之間。通過料厚與模具精度對間隙進行適當的調度，通常為單側0.01mm。

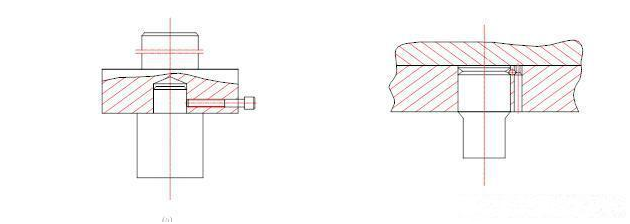

如果直徑較大，沖頭可以做成裝配臺階形式。一些中小型凸模和多頭沖模多采用鉚頭形式來固定，特別是間距很小的情況，用鉚頭結構會更加緊密，反而多頭沖模用臺階式結構會相互干預。

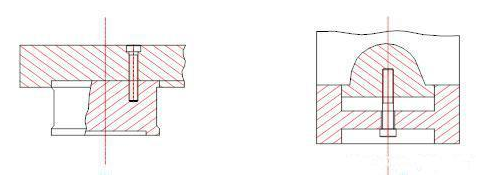

對于一些大型工件需要固定的話，可以通過上模座與沖頭的固定，將沖頭做成鑲件快拆也是很好的辦法，如果一些小沖頭容易磨損的，就使用能替換的沖頭固定形式來解決。
這種結構形式能減少修模的功夫、不需把這個上模都拆掉，實現更快更換。

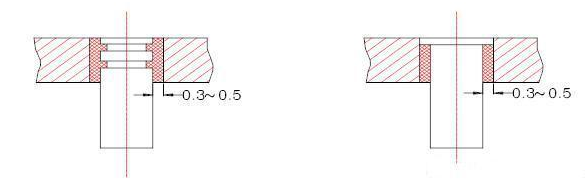

對了，還有種灌膠固定法，因為使用極少就多加講述了，具體的如下圖：
總的來說沖頭的作用就是沖裁工件的 什么樣式的沖頭沖裁下來的工件就是什么樣式。設計沖頭一看工件形狀，二考慮的間隙，間隙考慮主要是看沖裁工件的厚度，材質等。另外要設計自動模的時候要會算步進，做沖模就要做到精、準。
