2）2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。

3）3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

4）對外螺紋來說，1A和2A級有一個配合偏差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。

（2）公制螺紋，外螺紋有常用螺紋等級：4h、6e、6g 和6h ，內螺紋有常用螺紋等級：6G、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。如圖所示：

1）H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。

2）g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。

3）螺紋配合最好組合成 H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合。

普通螺紋的中等精度等級

螺母：6H 螺栓：6g

具有厚覆蓋層的螺紋的中等精度等級

螺母：6G 螺栓：6e

高精度等級

螺母：4H 螺栓：4h , 6h

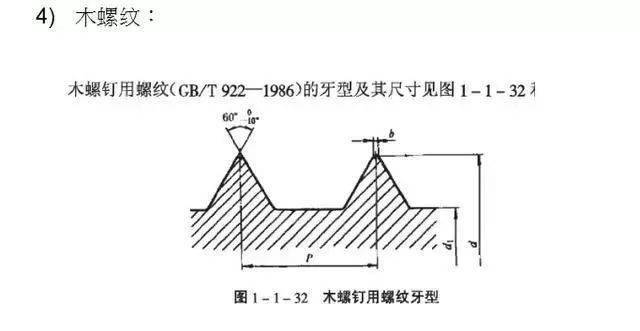

9、常見的專用螺紋

自攻螺紋：是一種寬牙螺紋，有較大的導程。

GB/T5280 JIS B1007

三、螺栓、螺釘和螺柱的材料、熱處理和機械性能

螺栓、螺釘和螺柱的材料、熱處理要求

螺栓、螺釘和螺柱的機械和物理性能

四、鋼結構螺栓的種類與構造

1、鋼結構螺栓連接概述

鋼結構螺栓連接(bolt connecting for steel structure)，將兩個以上的鋼結構零部件或構件用螺栓連接成為一體的連接方法。螺栓連接是構件預裝和結構安裝中最簡便的連接方式。

梁柱節點全螺栓連接

螺栓連接在金屬結構安裝中最早使用。19世紀30年代后期，螺栓連接逐漸被鉚釘連接代替，僅在構件組裝中作為臨時固定措施。20世紀50年代出現了高強度螺栓連接方法。高強度螺栓用中碳鋼或中碳合金鋼制成，其強度比普通螺栓高2～3倍。高強度螺栓連接具有施工方便、安全可靠等優點，60年代以后在一些冶金工廠的鋼結構制造安裝中開始應用。

梁拼接的全螺栓連接

2、螺栓的規格

鋼結構中常用的螺栓規格有M12、M16、M20、M24、M30，M為螺栓符號，數字為公稱直徑。

螺栓按照性能等級分3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共十個等級，其中8.8級以上螺栓材質為低碳合金鋼或中碳鋼并經過熱處理(淬火、回火)，通稱為高強度螺栓，8.8級以下（不含8.8級，精制普通螺栓也包含8.8級）通稱為普通螺栓。下表為螺栓的性能等級及力學性能。

螺栓性能等級標號由兩部分數字組成，分別表示螺栓的公稱抗拉強度和材質的屈強比。如性能等級分4.6級的螺栓其含義為：第一部分數字（4.6中的“4”）為螺栓材質公稱抗拉強度（N/mm2）的1/100，即表示fu≥400N/mm2；第二部分數字（4.6中的“6”）為螺栓材質的屈強比的10倍，即表示fy/fu=0.6；兩部分數字的乘積（4×6=“24”）為螺栓材質公稱屈服點（或屈服強度）的（N/mm2）的1/10，即表示fy≥240N/mm2。

鋼結構普通螺栓按制作精度可分為A、B、C級三個等級。A、B級為精制螺栓，一般用于機械產品，C級為粗制螺栓。除特殊說明外，鋼結構普通螺栓一般為普通粗制C級螺栓，性能等級4.6級或4.8級。

螺栓連接的強度設計值采用GB50017-2003《鋼結構設計規范》表3.4.1-4 取值。

3、螺栓的分類

螺栓有很多叫法，螺釘、螺栓釘、標準件、緊固件等。

廣義上螺栓包括普通螺栓、高強螺栓、地腳錨栓、膨脹螺栓、化學錨栓、螺釘、栓釘等；狹義上的螺栓分為普通螺栓連接和高強度螺栓兩種。
