物體的半剖視圖

（3）局部剖視圖

用剖切面局部地剖開物體，所得的剖視圖叫局部剖視圖。如下圖所示，主視圖剖開一部分，以表達內部結構；保留局部外形，以表達凸緣形狀及其位置。俯視圖局部剖開，以表達凸緣內孔結構。

物體的局部剖視

畫局部剖視圖時應注意：

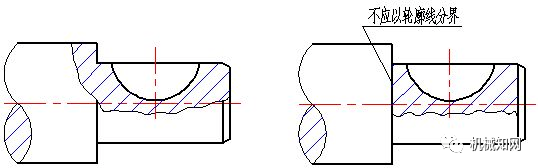

1）局部剖視圖與視圖應以波浪線作為分界，波浪線不能與圖樣上其它圖線重合，也不能以輪廓線為分界，如圖所示；

(a) 正確 (b) 錯誤

2）當被剖切的結構為回轉體時，允許將該結構的中心線作為局部剖視與視圖的分界線，如圖所示；

3）局部剖視標注方法與半剖視相同，剖切位置明顯的局部剖視可以不標注，如圖所示；

（a） 可以中心線分界 （b） 位置明顯可不標注

4）波浪線不應畫在可見孔、通槽內或畫在輪廓線外，因為這些地方不可能有斷裂痕跡。

（a）正確 （b）錯誤 （c）錯誤

4.剖切面與剖切方法（GB/T 16675.1-1996）

根據物體的不同形狀結構，可以采用下列各種剖切面作出適當?shù)钠室暋?/span>

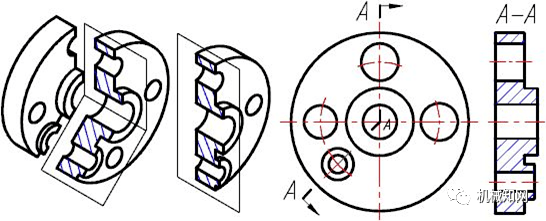

（1）單一剖切面剖切

一般用一個平行于基本投影面的平面（也可用柱面見GB 4458.1-84）剖切物體，這樣的剖視稱為單一剖。全剖視、半剖視和局部剖視用的都是單一剖。

（2）不平行于任何基本投影面的平面剖切

用不平行于任何基本投影面的剖切面剖開物體，這樣的剖視法稱為斜剖，所得到的剖視圖稱為斜剖視圖。

物體的斜剖視圖

斜剖視的畫法與標注

畫斜剖視圖時，其畫法和圖樣的配置位置與斜視圖相同，一般按投影關系配置。

在剖切位置標注剖切符號、指示投影方向的箭頭及用大寫字母表示的名稱，如“A”，并在剖視圖上方注明相同的大寫字母“A-A”等 。

在不致引起誤解時，允許將斜剖視圖旋轉，讓主要輪廓或軸線擺正畫出，此時在剖視圖上方要注明相同的大寫字母“A-A”，同時標注旋轉方向。

斜剖視圖的畫法與標注

（3）兩相交平面的剖切

用兩相交且其交線垂直于某基本投影面的剖切面剖切物體，這樣的剖視方法稱為旋轉剖。

作旋轉剖時，應在剖切面轉折和起迄處畫上剖切符號、投影方向的箭頭及大寫字母A，在剖視圖上方注明相同的大寫字母“A-A”。

旋轉剖視圖

注意：

1）兩剖切面的交線應與物體上某孔軸線重合，以免產生不完整要素；

2）剖切面后的其它結構一般仍按原來位置投射，如物體下方的小孔；

旋轉剖視圖

3）當剖切后產生不完整要素時，如物體右邊的實心塊，此部分按不剖繪制。

產生不完整結構要素時的處理

（4）幾個平行平面的剖切

用幾個平行的剖切平面剖開物體的方法稱為階梯剖。

剖視圖中剖切面轉折處不畫任何圖線。

剖切面不得相互重疊，以免剖視圖形紊亂。

階梯剖視圖

階梯剖視圖內（如孔、槽、凸臺、筋板等結構）不應出現不完整要素。

當兩個要素具有公共對稱中心線或軸線時，可以各畫一半，并以中心線分界，沿分界線兩邊的剖面線位置要錯開。

剖切面轉折和起迄處要畫剖切符號并加注相同字母，剖視圖上方注明相同的大寫字母“A-A”，必要時要用箭頭表明投射方向。

當轉折處位置有限，又不會引起誤解時，允許省略標注字母，如圖的小圓孔處。

階梯剖視圖的畫法與標注

（5）組合的平面剖切

除旋轉、階梯剖以外，用組合的剖切平面剖開機件的方法稱為復合剖。

復合剖視圖

采用復合剖視繪制的剖視圖，也必須按規定作標注如圖所示。

將幾個旋轉剖結合起來并展開，畫出的剖視圖。并標注“A-A展開”（參考GB 4458.1-84）。

復合剖視圖

（6）其它剖視

在剖視圖中，可再作一次局部剖視。采用這種表達方法時，兩個剖面的剖面線應同方向、同間隔，但位置要互相錯開，并用引出線以大寫字母標注其名稱。當剖切位置明顯時，也可省略標注。

剖視圖中再作剖視

5.注意問題

（1）在需要表示位于剖切面前被剖去的結構時，這些結構按假想輪廓線繪制。

用長畫雙短畫線表示剖切平面前的結構

（2）對于物體的肋、輪輻及薄壁等，如按縱向剖切，這些結構都不畫剖面線，而要用粗實線將它與其鄰接部分分開。

縱向剖開肋板，不畫剖面線

（3）當回轉體上均勻分布的肋、輪輻、孔等結構不處于剖切面上時，可將這些結構旋轉到剖切面上畫出。

帶均勻分布孔的剖視
