旋風銑，加工螺紋的神器
時間：2020/12/18 11:39:48 瀏覽次數：2961
字體：大
中
小
在車床上作非車削加工，是在設備缺少等因素下不得已而為之的做法，然而在這個過程中，聰慧的勞動人民發現，改造后的機床，可以完成很多高效高質的加工。
在車床上進行銑削加工中，旋風銑螺紋就是其中之一。今天我們就來了解一下旋風銑。
什么是旋風銑
因其銑削速度高（速度達到400m/min），加工效率快，并采用壓縮空氣進行排屑冷卻。加工過程中切削飛濺如旋風而得名。
旋風銑螺紋是旋風銑頭來加工螺紋，只需一次切削就能完成螺紋的加工方法。
旋風銑刀具確定過程
01確定零件形狀
02根據零件確定刀具形狀
03制作相應的刀片
螺紋銑刀片的制作，有幾家做的特別專業，比如卡麥斯，NTK，號恩和國產的鋒宜，鋒宜刀具是國產旋風銑專用設備常用的專業刀片。

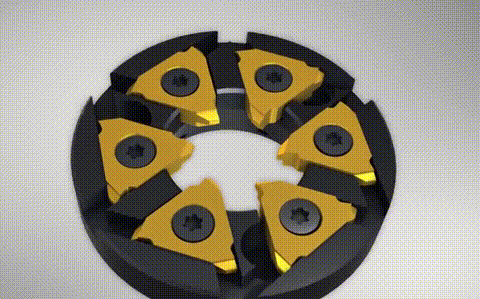

04將刀片裝到刀盤上
旋風銑的五個運動
旋風銑與車床配套后在加工過程中需要完成五個加工運動：
刀盤帶動硬質合金成型刀高速旋轉(主運動)
車床主軸帶動工件慢速旋轉(輔助運動)
旋風銑根據工件螺距或導程沿工件軸向運動(進給運動)
旋風銑在車床中拖板帶動下進行徑向運動(切削運動)
旋風銑在一定角度范圍內還有螺旋升角調整的自由度(旋轉運動)
旋風銑必要設備
旋風銑的設備結構：

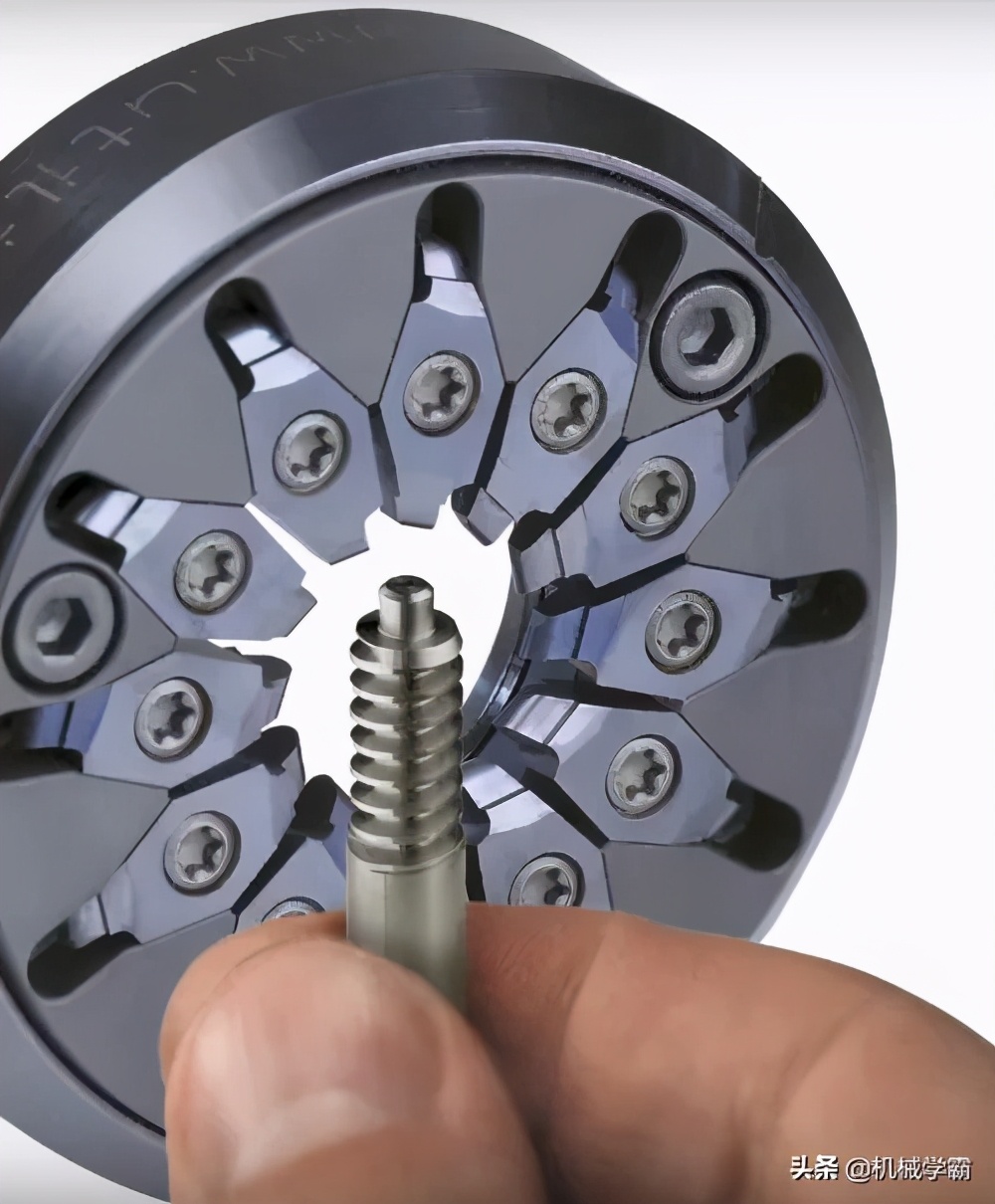

1、 醫療行業（植入體)
醫療行業醫療骨釘等
|

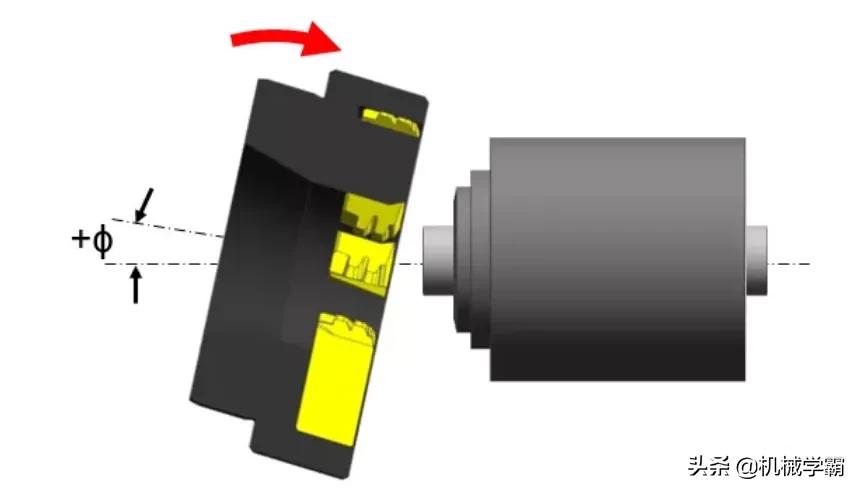

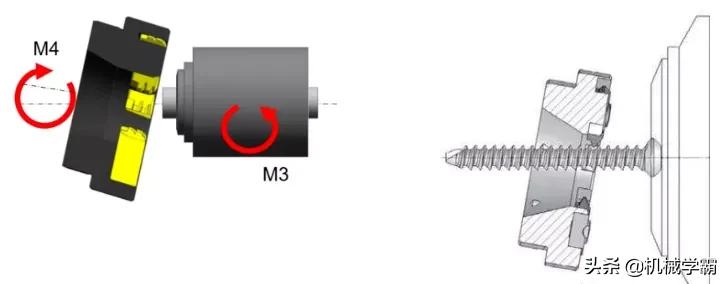

2、汽車行業 汽車自動傳動軸，如自動座椅上的傳動軸等 3、 機床行業及其它 機床絲杠用旋風銑加工，會有很高的效率 旋風銑加工過程 1、由旋風銑刀頭、工件、導向套組成。 2、根據螺紋的螺旋角?來調節安裝偏角。 安裝偏角決定了加工螺紋螺距的大小，大安裝偏角加工大螺距螺紋。 3、順銑 旋風銑刀盤旋轉方向與機床主軸（零件）旋轉方向相反為順銑，這樣可以加工出好的表面質量。反之為逆銑，被加工表面質量差。 加工過程演示 旋風銑的優點 旋風銑切削螺紋的優點： 1、加工效率高，比傳統車削加工效率高！最高可達到10倍以上。 2、產品一刀成形，偏心切削不需退刀。 3、不改動車床結構，螺旋升角可調，安裝方便。 4、表面粗糙度可達Ra0.8微米，甚至更高，加工精度可提高2級。 5、編程方式簡單快捷，成型刀片，刀片和刀片槽定位精度高，降低工人技術要求。 旋風銑可以實現干切削、重載切削、難加工材料和超高速切削，消耗動力小。表面粗糙度能達到Ra0.8μm。車床主軸轉速慢，所以機床運動精度高、動態穩定性好，是一種先進的螺紋加工方法。 |
