如何畫好一張零件圖？
時間：2020/11/9 16:00:20 瀏覽次數：3156
字體：大
中
小
任何一個從事機械設計行業的人，剛開始都是從畫好最簡單的零件圖開始的。比如測繪一個簡單的零部件，幫別人從部件圖里拆畫零件圖等等，這些都是一個新手必須要經過的階段。然而，即使是簡單的零件圖，都會錯誤百出：或者尺寸標注不全，或者公差標注不合適，或者有封閉尺寸鏈，或者技術要求不對等等。
所以，機械行業向來都是需要長時間的積累和學習的。萬丈高樓平地起，基礎很重要， 讓我們先從畫好一張零件圖做起吧！
表達零件的圖樣稱為零件圖。它是制造和檢驗零件的依據，是工藝部門進行工藝路線制作的依據，是質檢部門進行檢驗的依據。

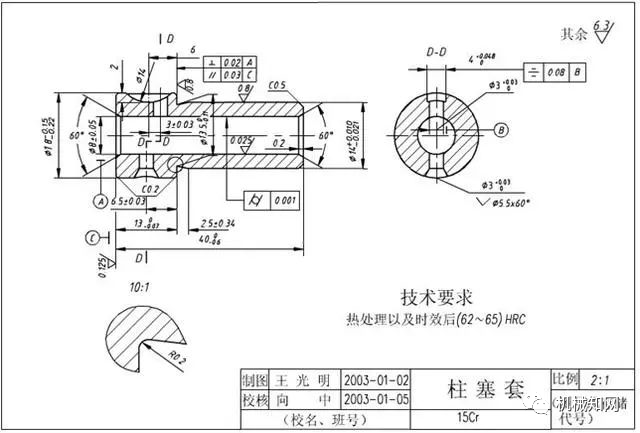

1、零件圖的內容
我們首先應該知道的是，一個完整的零件圖應包括哪些內容。
（1）圖形：用一組視圖（包括視圖、剖視圖、斷面圖等），完整、清晰和簡便地表達此零件的結構形狀。
（2）尺寸：用一組尺寸，完整、清晰和合理地標注出零件的結構形狀及其相互位置的大小。
（3）技術要求：用一些規定的符號和文字，簡明地給出零件在制造、檢驗和使用時應達到的技術要求。包括粗糙度、尺寸公差、形位公差、基準符號、技術要求等。
（4）標題欄：用標題欄填寫出零件的名稱、材料、圖樣的比例、制圖人與校核人的姓名和日期等（此圖所用標題欄為簡化版，工程中只用完整版）。
2、零件結構分析方法
任何從事設計行業的人，都是從模仿開始的。模仿別人的外形，學習他們的設計思路，不斷積累經驗。零件的結構分析，就是從設計要求和工藝要求出發，分析零件不同結構的功用。我們不僅需要知道這個零件是什么樣的（簡單地測繪），也要知道為什么要這樣設計（設計思路)，這樣才能提升自己的設計思想，而不是一味地模仿。
（1）從設計要求方面看，零件在機器中，可以起到支撐、容納、傳動、配合、連接、安裝和定位等功用，這是決定零件主要結構的依據。
（2）從工藝要求方面看，為了使零件的毛坯制造、加工、測量以及裝配和調整工作能順利、方便，應設計出圓角、起模斜度、倒角等結構，這是決定零件局部結構的依據。
（3）從實用和美觀方面看，不僅要求產品能使用，而且還要求經濟、美觀等，要從美學的角度來考慮結構形狀。
3、零件結構分析的示例1
下圖為一個減速機的從動軸，它的 主要共用是裝在軸承中，支撐齒輪傳遞扭矩，并于外部設備連接。
我們分析它各個特征的作用，以及設計思路。
4、零件結構分析的示例2
下圖為一個齒輪箱的底座，這是個較復雜的零件。我們在學校課程設計中必然有設計一個減速箱這一項。現分析齒輪箱底座各個特征的作用。
