    33張圖詳解發動機缸體加工的33道工序

    時間:2020/11/4 11:05:52    瀏覽次數:4130    字體:

    汽車主要零部件組成中,汽缸蓋、汽缸體、曲軸等部分形位復雜,加工難度最大。本期我們來看缸體加工的難點解決辦法。

    汽缸體主要加工面

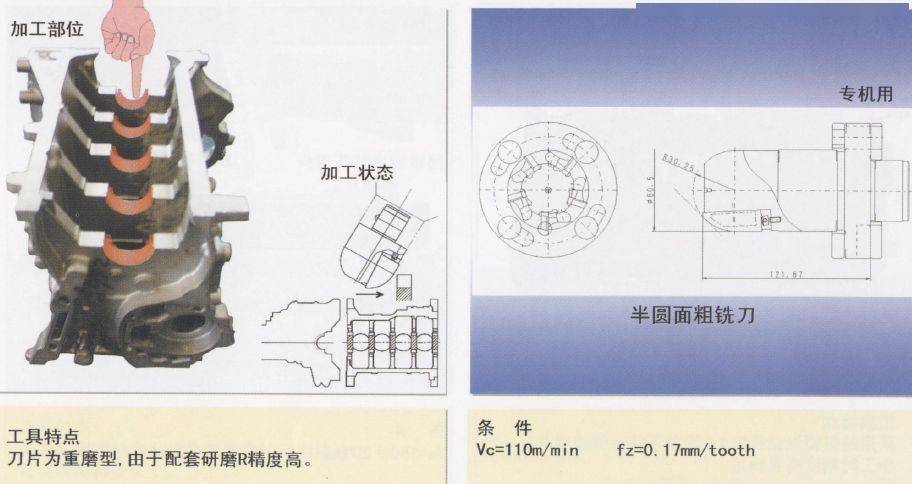

    1.曲軸孔半圓面粗加工(鑄鐵件)

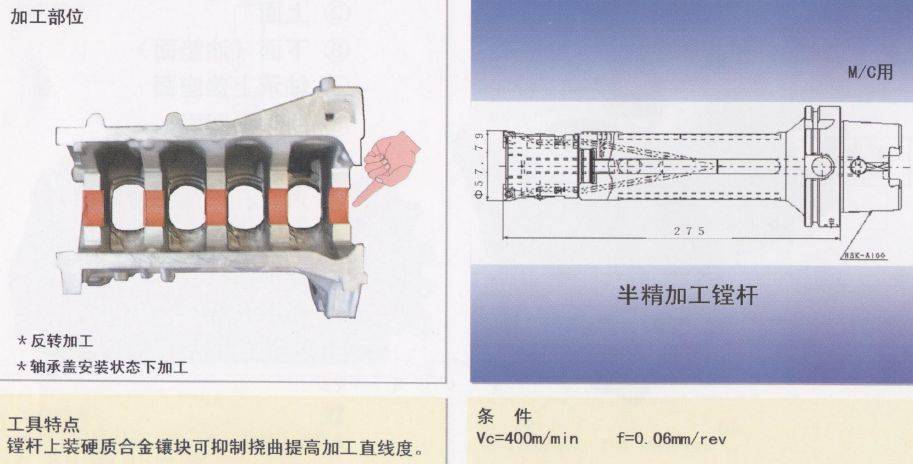

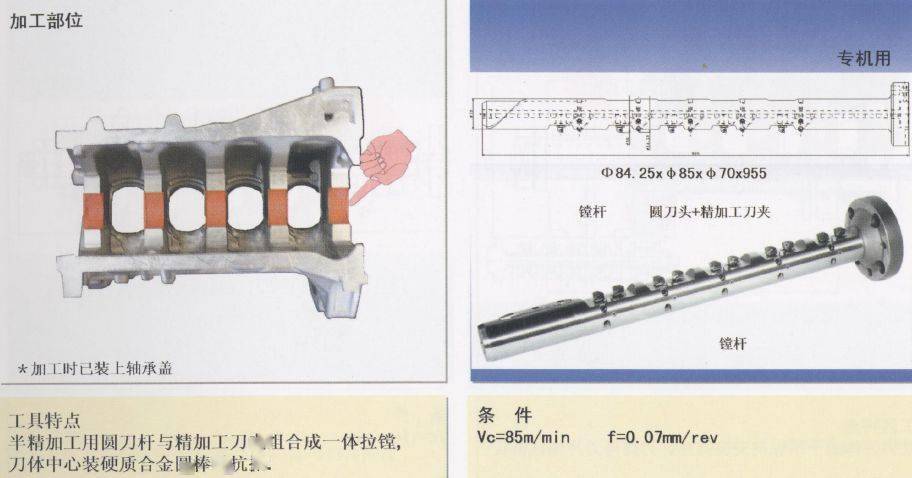

    2.曲軸孔半精加工鏜削(鋁合金件)

    3.曲軸孔精鏜(鑄鐵件)

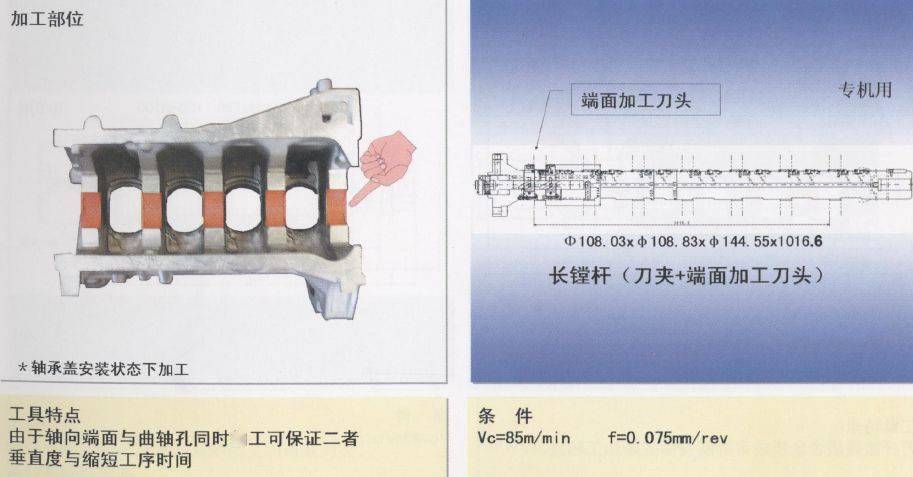

    4.曲軸孔精鏜·確定軸向?qū)挾燃庸ぃㄨT鐵件)

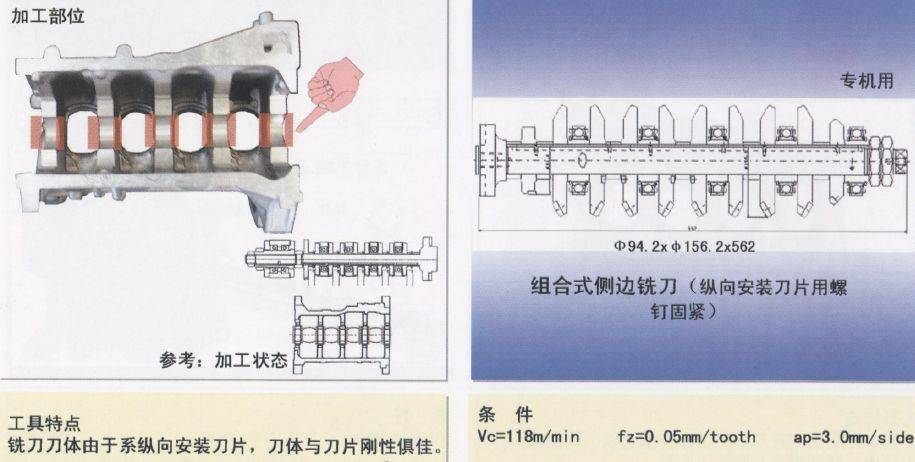

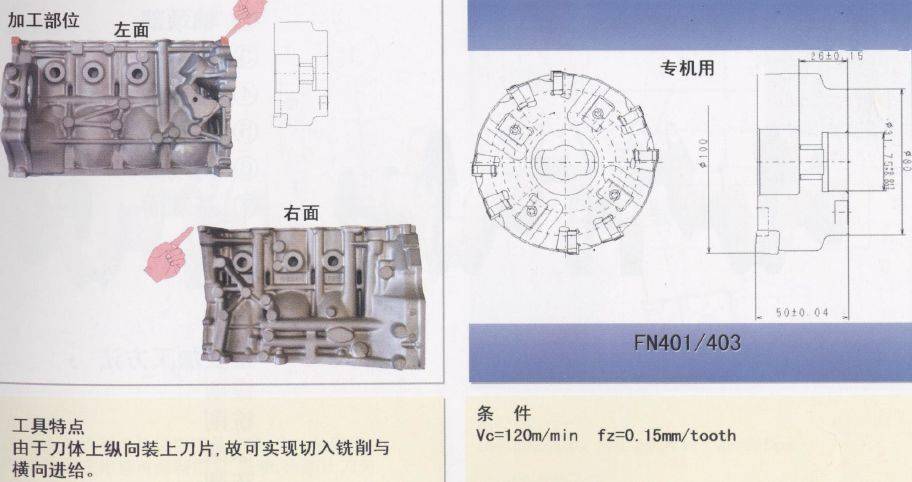

    5.決定軸頸部位寬度的兩側邊銑削(鑄鐵件)

    6. 決定軸頸部位寬度的兩側邊銑削(鋁合金件)

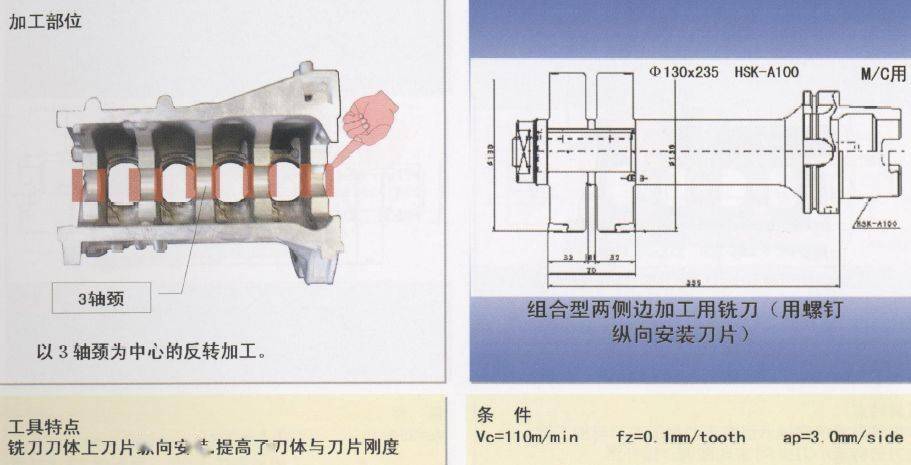

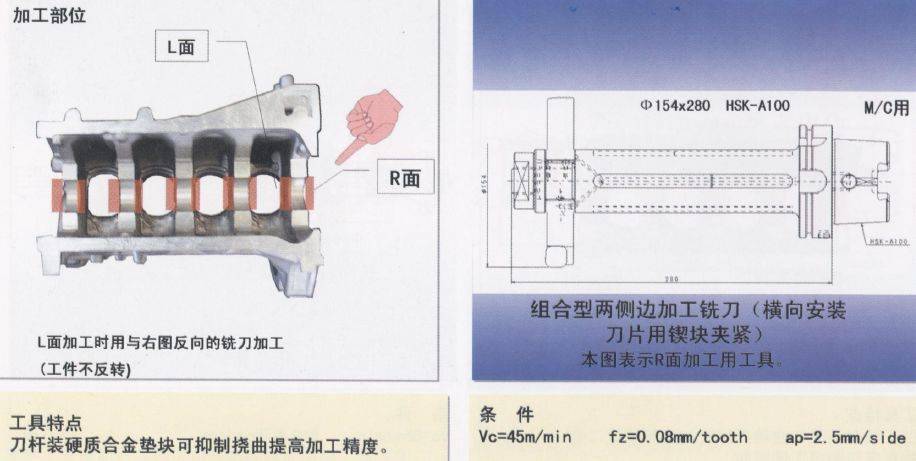

    7. 決定軸頸部位寬度的兩側面加工用銑刀(鑄鐵件)

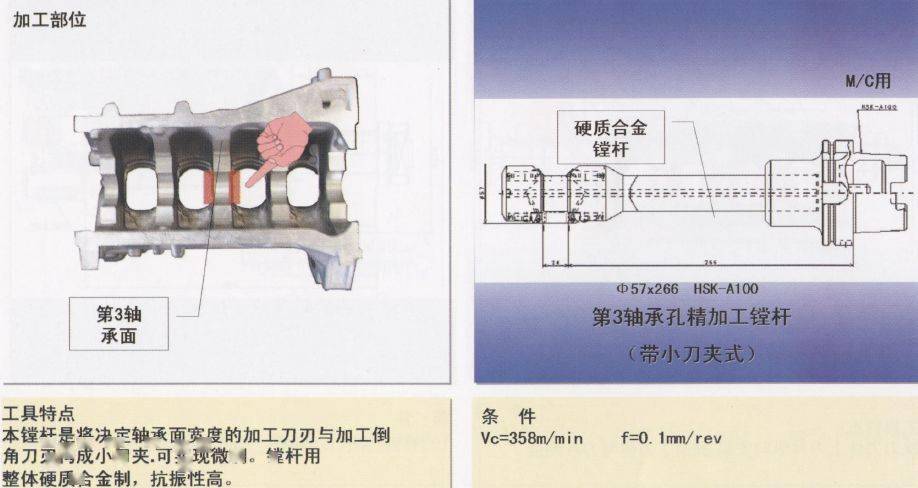

    8.第3軸承面精鏜(鑄鐵件)

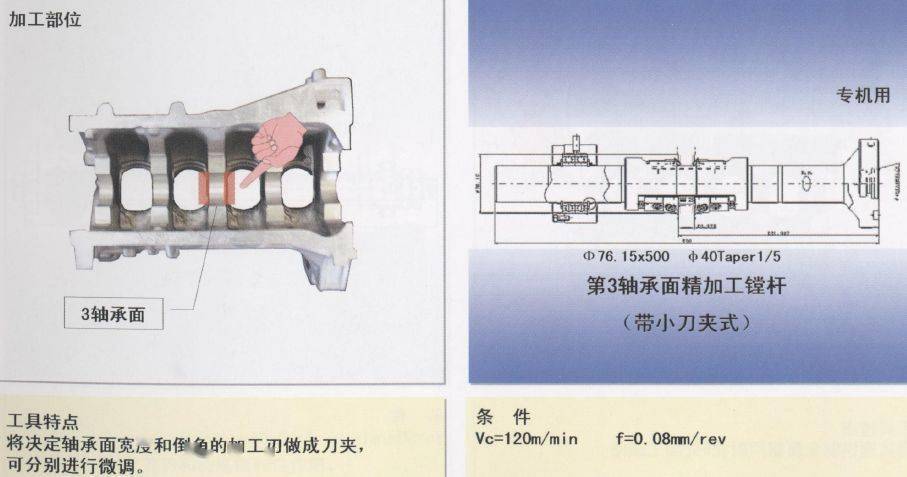

    9. 第3軸承面精加工(鑄鐵件)

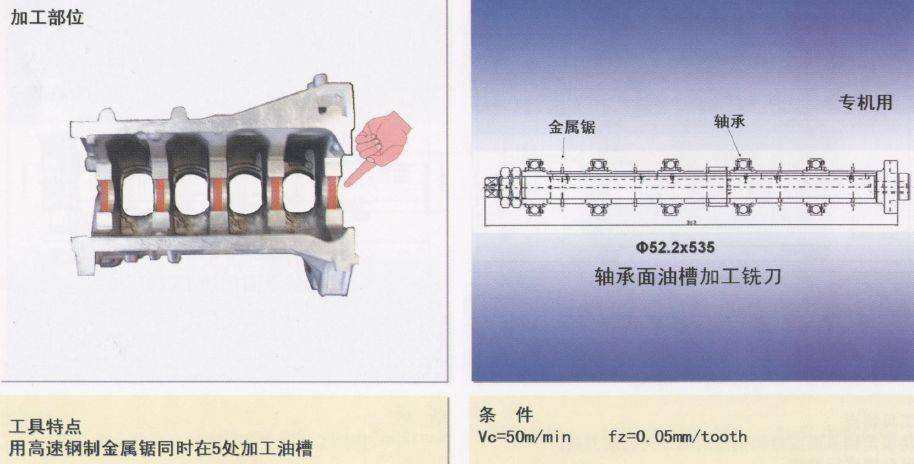

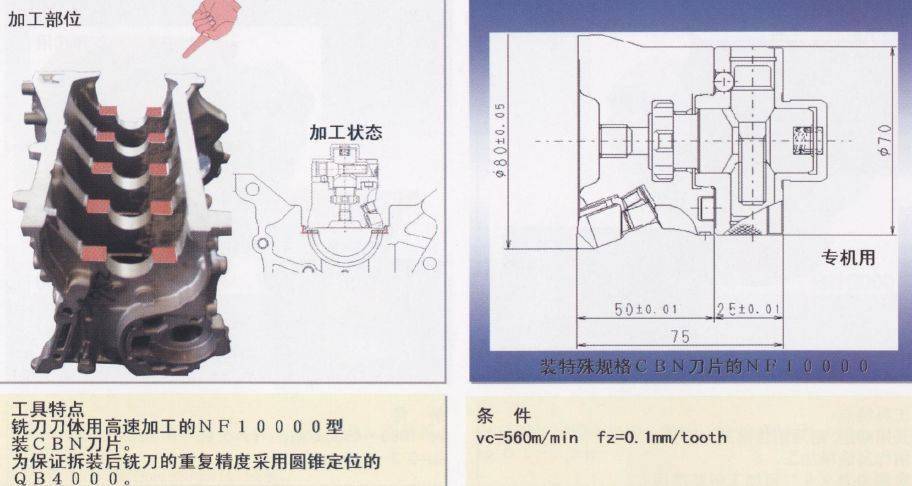

    10.軸承面油槽加工(鑄鐵件)

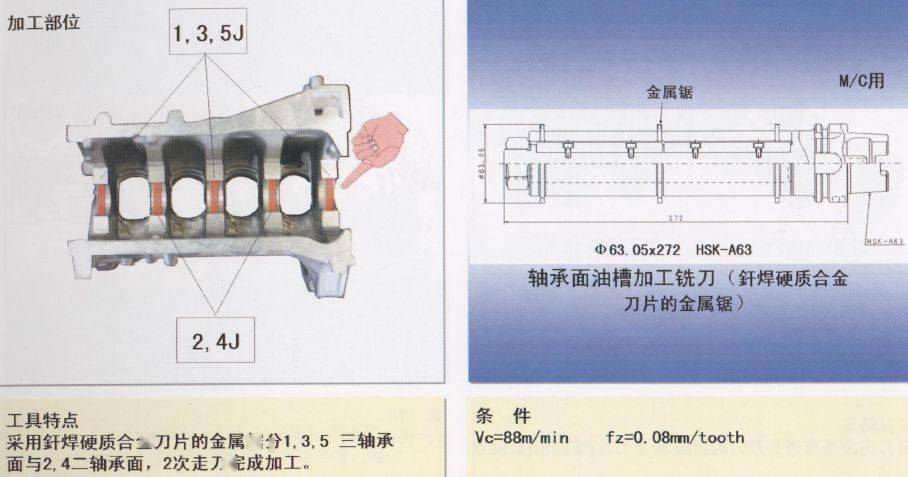

    11.軸承面油槽加工(鑄鐵件)

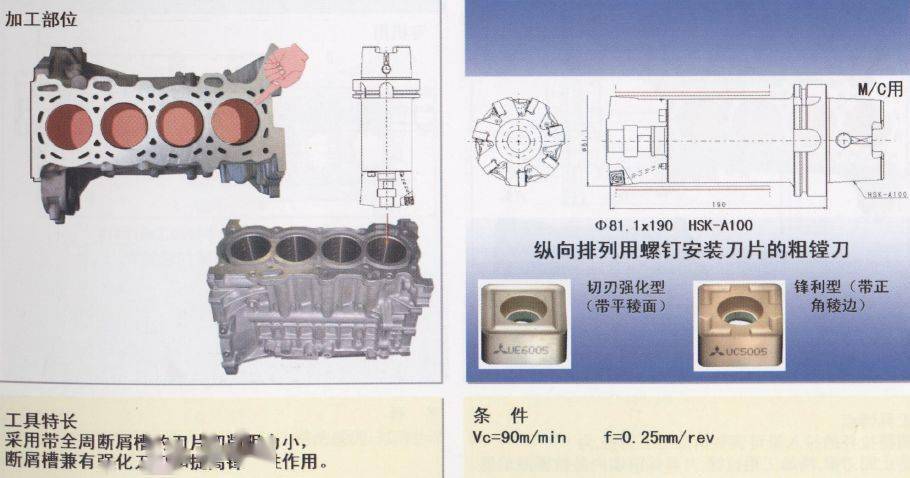

    12.缸孔粗鏜

    13.缸孔粗鏜

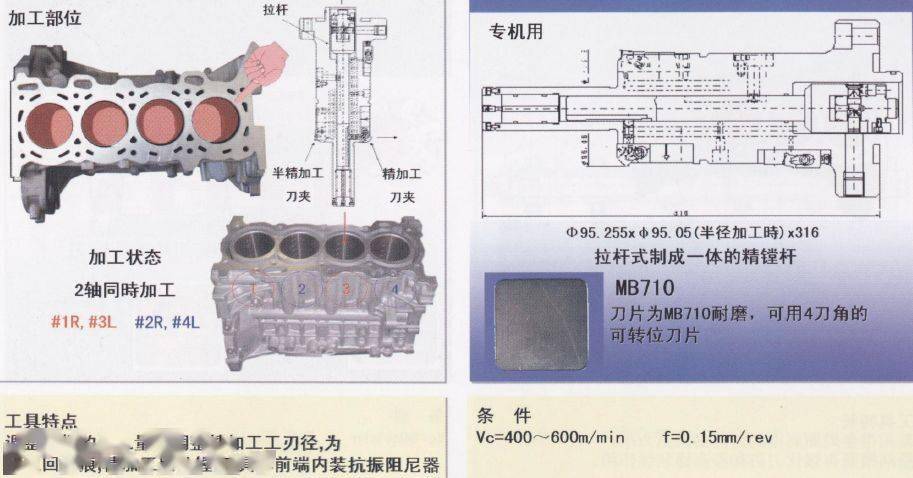

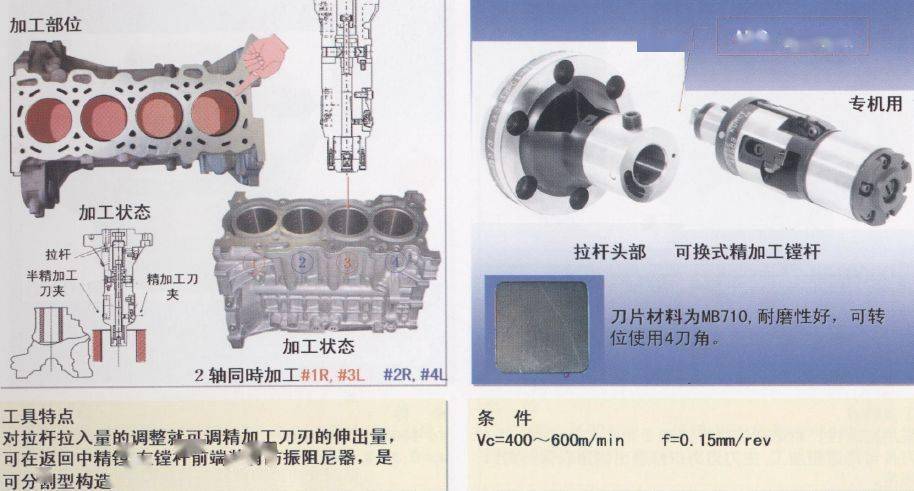

    14.缸孔精鏜


    15.缸孔精鏜

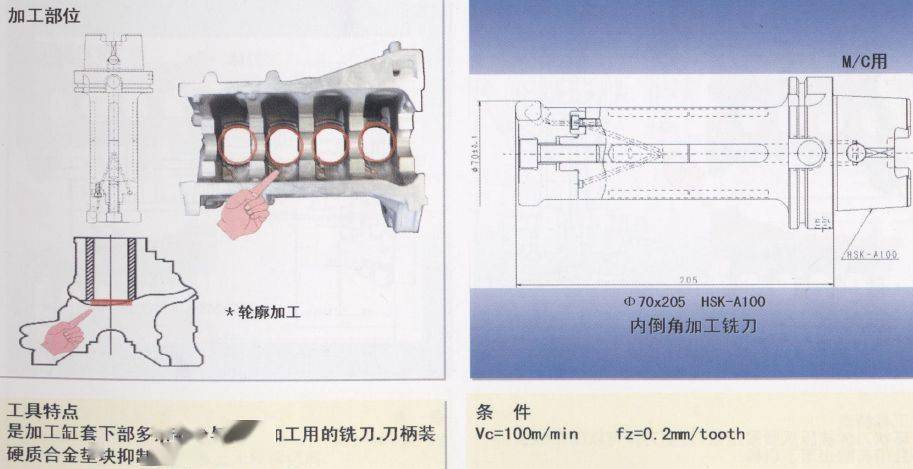

    16.缸孔內倒角加工(鋁合金件)

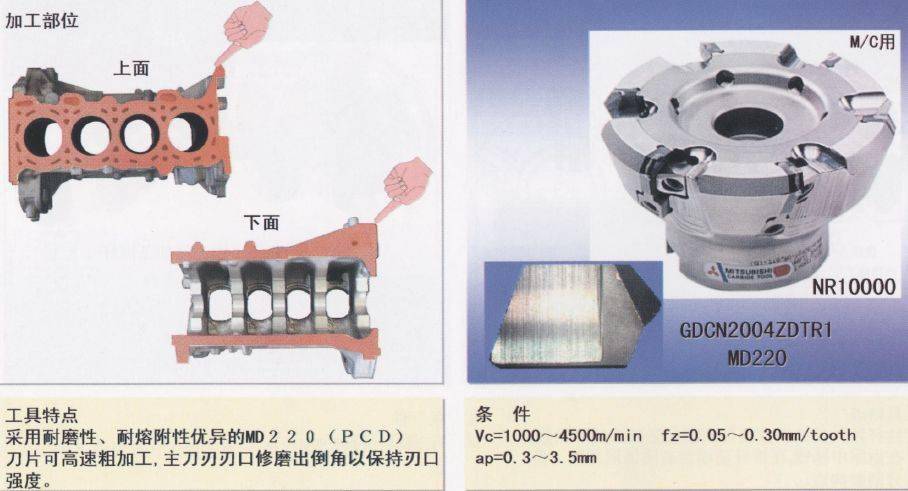

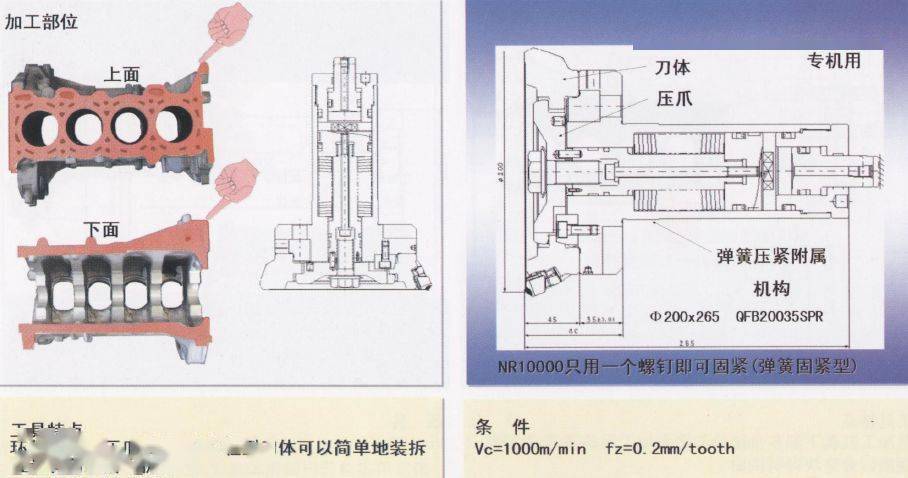

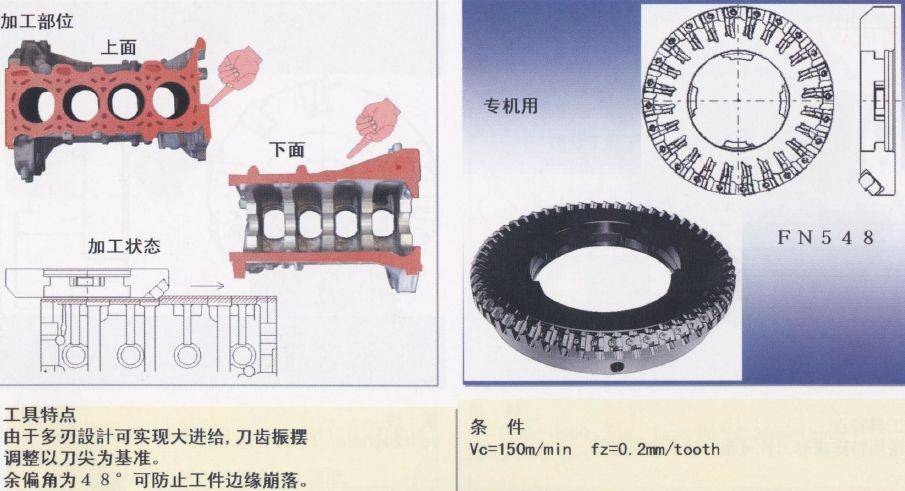

    17.上下面粗銑(鋁合金件)

    18.上下面粗銑(鋁合金件)

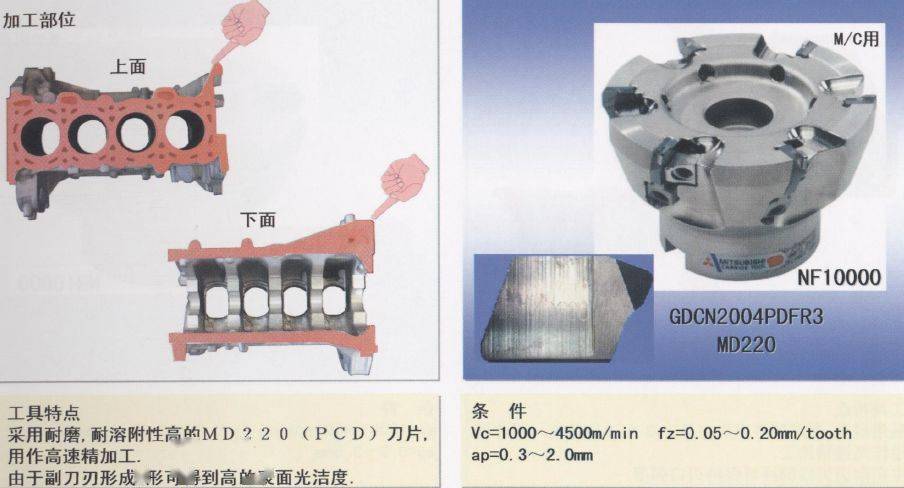

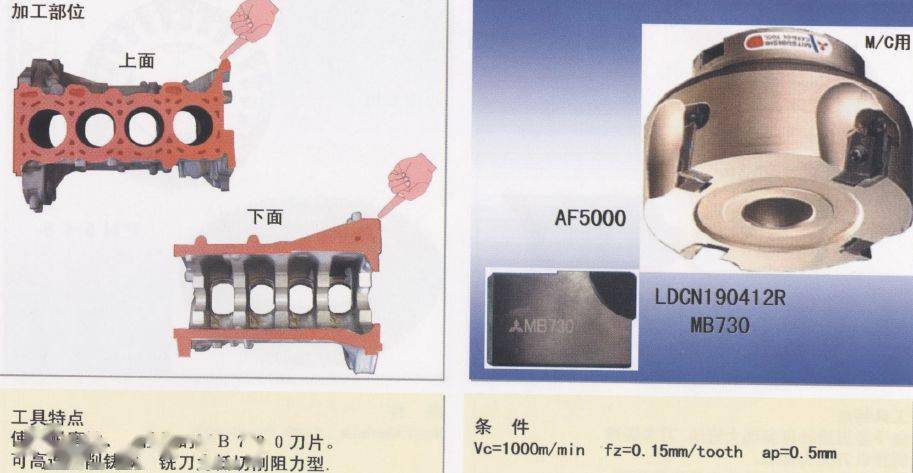

    19.上下面精銑(鋁合金件)

    20.上下面精銑(鋁合金件)

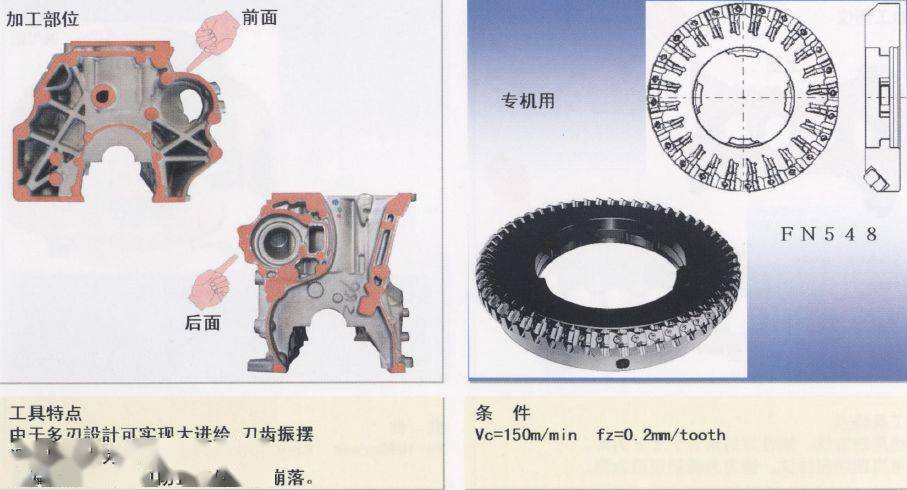

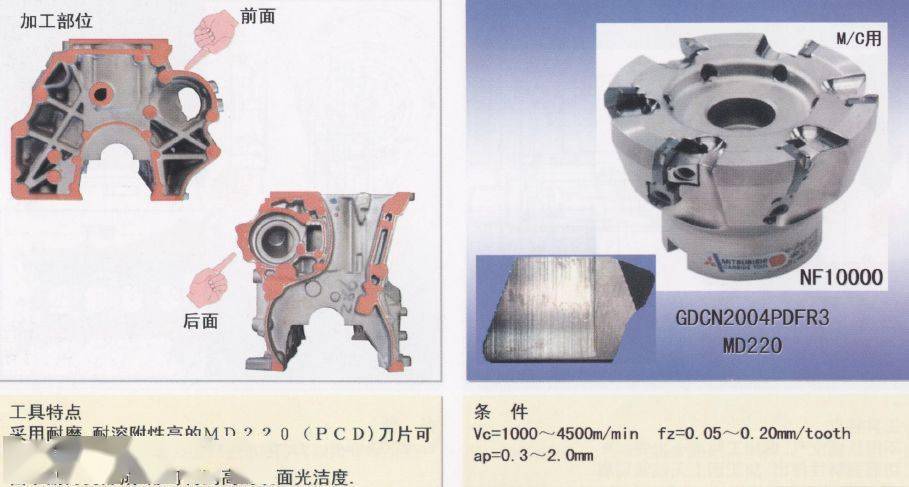

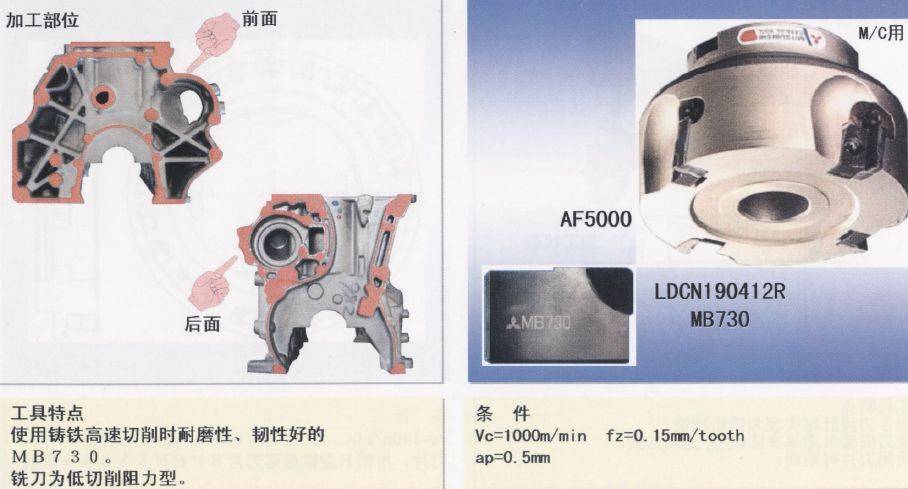

    21.前后面精銑(鋁合金件)

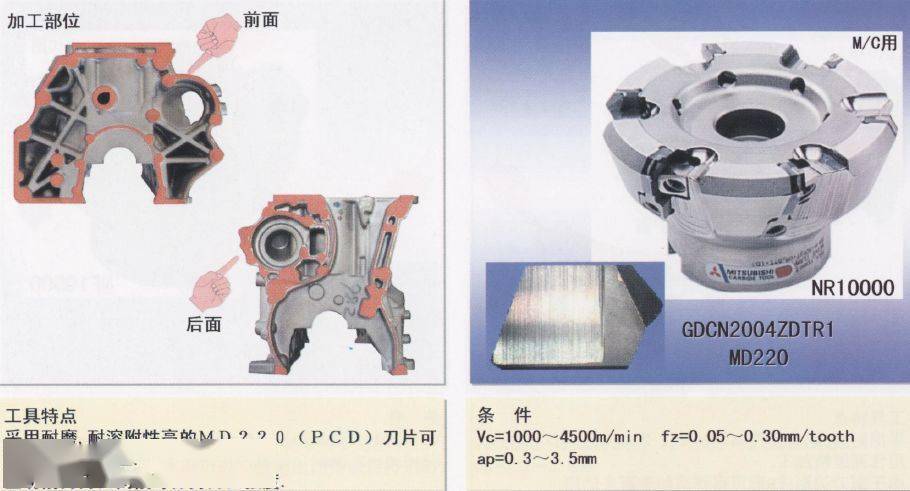

    22.前后面精銑(鋁合金件)

    23.搬送用基準面銑削(鋁合金件)

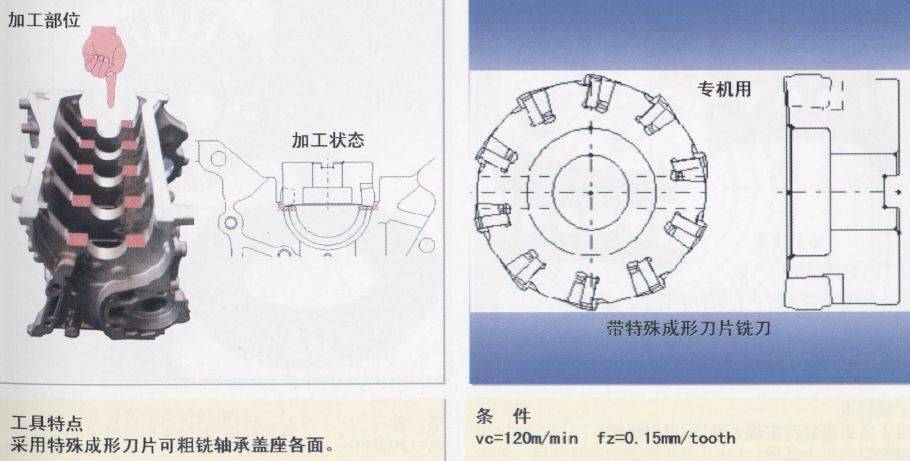

    24.軸承蓋座粗銑(鑄鐵件)

    25.軸承蓋座精銑(鑄鐵件)

    26.上下面粗銑(鑄鐵件)

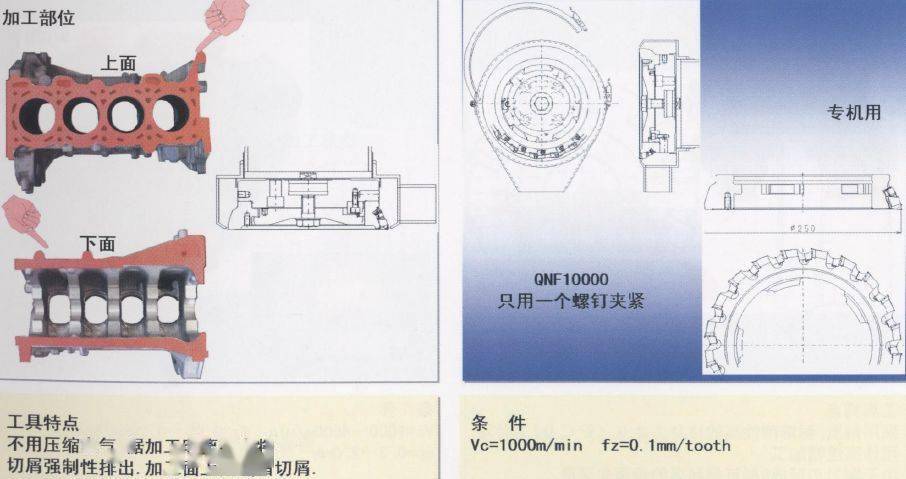

    27.上下面精銑(鑄鐵件)

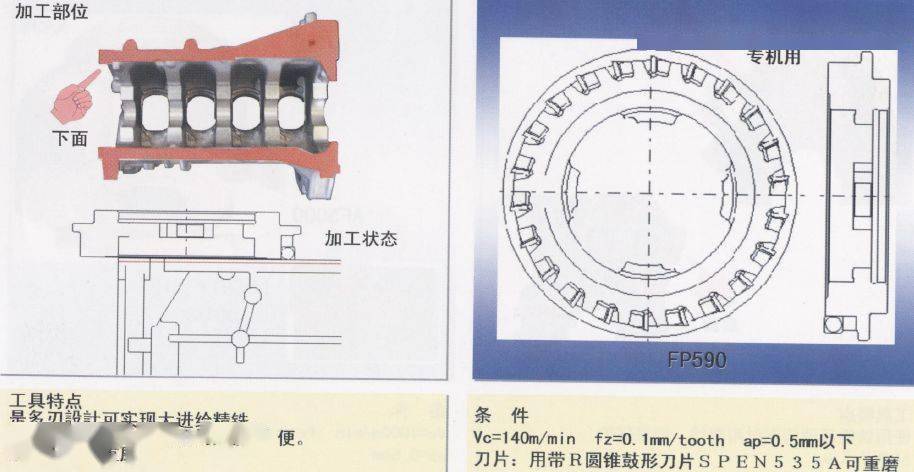

    28.下面精銑(鑄鐵件)

    29.前后面粗銑(鑄鐵件)

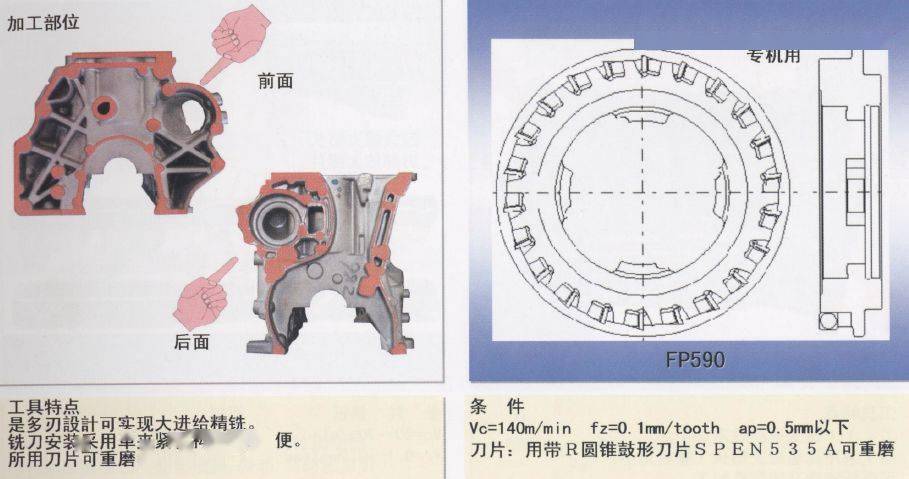

    30.前后面精銑(鑄鐵件)

    31.前后面精銑(鑄鐵件)

    32.搬送用基準面銑削(鑄鐵件)

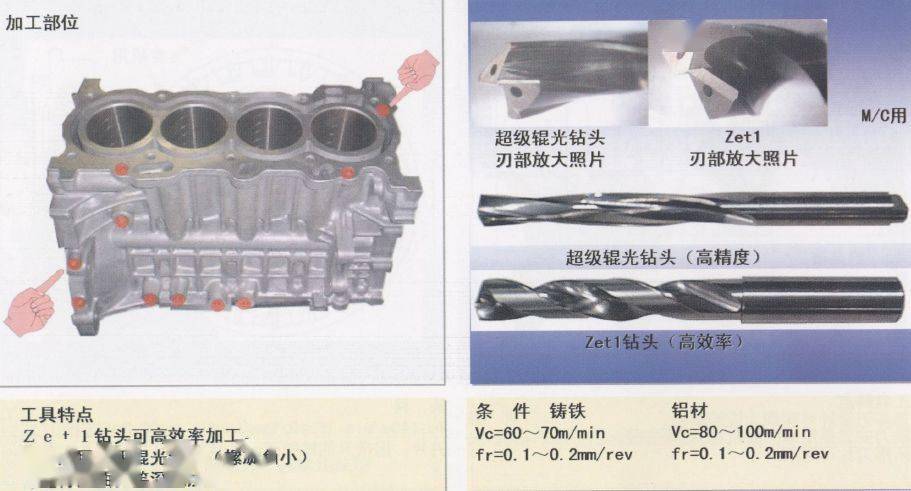

    33.各種孔加工
