金相分析是研究金屬及其合金內部組織及缺陷的主要方法之一，它在金屬材料研究領域中占有很重要的地位。利用金相顯微鏡在專門制備的試樣上放大100～1500倍來研究金屬及合金組織的方法稱為金相顯微分析法，它是研究金屬材料微觀結構最基本的一種實驗技術。顯微分析可以研究金屬及合金的組織與其化學成分的關系；可以確定各類合金材料經過不同的加工及熱處理后的顯微組織；可以判別金屬材料的質量?jī)?yōu)劣，如各種非金屬夾雜物－－氧化物、硫化物等在組織中的數量及分布情況以及金屬晶粒度的大小等。

在現代金相顯微分析中，使用的主要儀器有光學顯微鏡和電子顯微鏡兩大類。之后會以常用的光學金相顯微鏡為例進行介紹。

金相試樣的制備

§1.1取樣和鑲嵌

一、取樣

（一）取樣部位和磨面方向的選擇

取樣部位必須與檢驗?zāi)康暮鸵笙嘁恢拢顾腥〉氖綐泳哂写硇浴?/span>

例如：

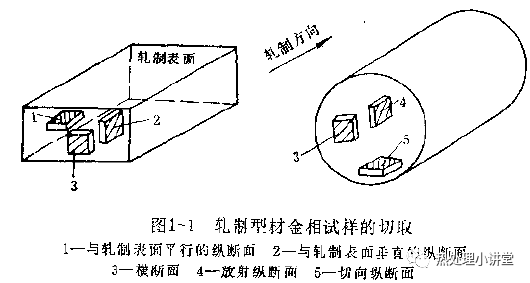

上圖中1用于檢驗非金屬夾雜物的數量、大小、形狀；2用于檢驗晶粒的變形程度；3用于檢驗鋼材的帶狀組織消除程度。

（二）取樣方法

1.金相試樣的形狀

①Φ12×12mm的圓柱體。②12×12×12mm的立方體。③其他不規則的形狀。

式樣的棱邊應倒圓，防止在磨制中劃破砂紙和拋光織物。

2.取樣方法

①硬度較低的材料如低碳鋼、中碳鋼、灰口鑄鐵、有色金屬等。

用鋸、車、刨、銑等機械加工。

②硬度較高的材料如白口鑄鐵、硬質合金、淬火后的零件等。

用錘擊法，從擊碎的碎片中選出大小適當者作為試樣。

③韌性較高的材料

用切割機切割。

④大斷面和高錳鋼等

用氧乙炔焰氣割。

二、試樣的熱處理

取下來的試樣有的可直接進行磨制，有的尚需按照相應的標準經熱處理后才能進行磨制，如檢驗鋼的本質晶粒度、非金屬夾雜物、碳化物不均勻等。

1.本質晶粒度試樣的熱處理

（1）滲碳法——用于低碳鋼。

（2）網狀鐵素體法——用于中碳鋼。

（3）網狀屈氏體法——用于共析鋼。

（4）網狀滲碳體法——用于過共析鋼。

（5）氧化法——

1°木炭氧化法 將拋光試樣用木炭覆蓋，加熱至930℃，保溫3h后再將木炭抖掉，在爐膛中氧化5min后水淬。

2°真空氧化法 將拋光試樣在真空中或惰性氣體中加入至930℃，保溫3h后，再通入空氣，經30～60s短時間氧化，最后水淬。

3°熱浸氧化法 將試樣在預先脫氧良好的鹽浴中加熱至930℃，保溫3h，再將試樣移入具有弱氧化作用的鹽浴中浸蝕。浸蝕溫度仍為930℃，浸蝕時間為2～5min，取出后油淬，最后用水清洗、吹干，置于金相顯微鏡下觀察。

（6）直接浸蝕法——

2、非金屬夾雜物試樣的熱處理

3、碳化物不均勻度試樣的熱處理

二、鑲嵌

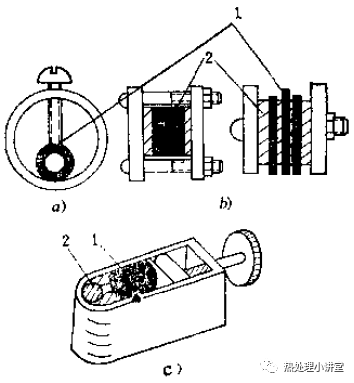

1.機械夾持法

適用于表層檢驗，不易產生倒角。

要求：夾具的硬度略高于試樣（低、中碳鋼均可）；墊片多用銅或鋁質；墊片的電極電位略高于試樣。

2.塑料鑲嵌法

一種是用環氧樹脂在室溫鑲嵌；一種是在專用的鑲嵌機上進行。

（1）環氧樹脂鑲嵌

要求:材料為環氧樹脂+固化劑+磨料；用于較硬且熱敏感性不高的材料。

（2）鑲嵌機鑲嵌

是在專用的鑲嵌機上進行鑲嵌。鑲嵌機由加熱、加壓、壓模裝置組成。

（3）低熔點合金鑲嵌

配制合金→熔化澆注即可。

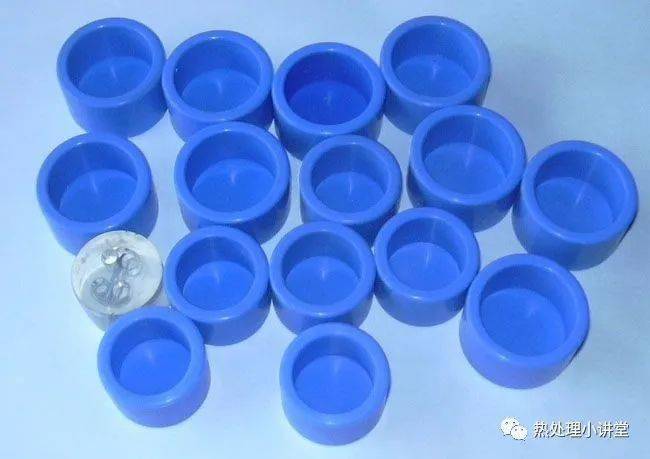

上圖為金相試樣冷鑲嵌模具

§1-2 磨光與拋光

一、磨光

目的是得到光滑平整的表面。

1.粗磨

目的：將取樣形成的粗糙表面和不規則外形休整成形。

要點：

（1）根據檢驗?zāi)康拇_定磨面方向。

（2）可手工或機械磨制。手工磨制常用于較軟的有色金屬及其合金，采用的工具為銼刀或粗砂紙。機械磨制常用于鋼鐵材料，采用的工具為砂輪。機械磨制時，應注意冷卻試樣，否則發熱易導致金屬內部組織變化。

2.手工細磨

手工細磨是在由粗到細的砂紙上進行。

要點：砂紙平鋪在玻璃板、金屬、塑料或木板上，一手緊壓砂紙，另一手平穩拿住試樣，將磨面輕壓砂紙，向前推移，然后提起、拉回。拉回時試樣不得基礎砂紙，不可來回磨削，否則易磨成弧形，得不到平整的磨面。

金相砂紙規格見教材。

手工細磨時應注意：

（1）粗磨后的試樣須清洗、吹干后進行細磨，直到得到方向一致的磨痕，再更換更細的砂紙，并轉90°后繼續磨制。

（2）磨制時壓力不能過大，否則磨痕過深、發熱嚴重。

（3）磨制軟材料時，應在砂紙上滴潤滑劑。

（4）磨過硬材料的砂紙不得用于軟材料的磨制。

3.機械細磨

常用裝置有預磨機、蠟盤、預磨膏。

（1）預磨機細磨

把由粗到細的水砂紙置于旋轉盤上，加水潤滑兼冷卻，試樣磨面輕壓在砂紙上，沿徑向移動試樣并與旋轉方向相反轉動，待粗磨痕消失，新磨痕一致即可。

水砂紙與金相砂紙的規格不同。

（2）蠟盤細磨

把石蠟、磨料加熱攪拌均勻，使成糊狀，澆注到預磨機或拋光機上，約5～10mm厚，待冷卻后刮平后即可使用。

二、拋光

金相試樣磨制的最后一道工序。拋光方式有機械拋光、電解拋光、化學拋光、綜合拋光等。

（一）機械拋光

目前應用最為廣泛，分為粗拋和精拋（拋光粉顆粒大小不同）。較軟的金屬必須粗磨和精磨，對鋼鐵材料僅粗磨即可。

1.機械拋光設備

國產拋光機有單盤P-1和雙盤P-2型，都是由電動機（0.18KW）帶動旋轉盤，轉速為1350r/min。旋轉盤由銅或鋁制成，直徑200～250mm。

2.拋光原理

（1）磨削作用:圖1-15。

（2）滾壓作用：甩出拋光微粉在織物與磨面間滾動，實現滾壓作用。

3.拋光微粉

4.拋光織物（拋光布）

作用：

1）織物纖維能嵌存拋光粉，能防止磨粉不因離心力而散失。

2）能貯存部分潤滑劑。

3）織物纖維與磨面間磨削，能使磨面更加光亮。

5.拋光操作

1）在拋光時，試樣和操作者雙手及拋光用具必須洗凈，以免將粗砂粒帶入拋光盤。

2）拋光微粉懸浮液的濃度一般為5～15%的拋光粉蒸餾水懸浮液，裝在瓶中，使用時搖動，滴入拋光盤中心。

3）拋光盤濕度是以提起試樣，磨面上的水膜在2～3s自行蒸發干為宜。

4）拋光時試樣磨面應平穩輕壓于拋光盤中心附近，沿徑向緩慢往復移動，并逆拋光盤旋轉方向輕微轉動，以防磨面產生曳尾。

5）極軟極硬金屬的磨制特點

對于銅、鋁、鉛等金屬及其合金，試樣制備時易引起金屬形變層，使金屬擾亂層加厚。常采用手工取樣，手工粗磨，使用新砂紙手工細磨，并在砂紙上滴以潤滑劑。

對于硬質合金試樣，常采用60目軟質碳化硅砂輪粗磨；在主貼盤上灑以200目碳化硼或金剛石粉細磨試樣，并滴入機油潤滑，約2～3min即可；最后在特制的塑料拋光盤上拋光2～3min，拋光時涂以金剛石研磨膏，也可在金屬拋光盤上蒙上尼龍布，再涂金剛石研磨膏進行拋光。

6）鑄鐵及非金屬夾雜物試樣的拋光

鑄鐵中的石墨及金屬中的非金屬夾雜物，在拋光時易拖尾、擴大、剝落，因此多用手工細磨，用肥皂作潤滑劑；也可用蠟盤代替手工細磨，但是必須選用短纖維拋光布。

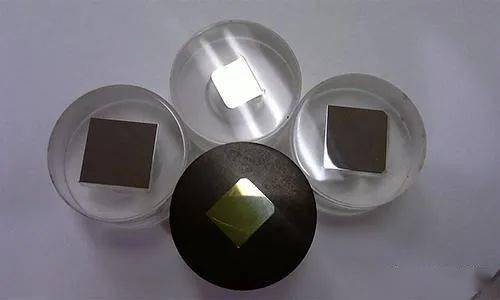

上圖為機械拋光后的試樣

（二）電解拋光

利用電解方法，以試樣表面作為陽極，逐漸使凹凸不平的磨面溶解成光滑平整的表面。適用于硬度較低的單相合金、容易產生塑性變形而引起加工硬化的金屬材料，如奧氏體不銹鋼、高錳鋼、有色金屬和易剝落硬質點的合金等的試樣拋光。

1.電解拋光裝置

包括陽極（試樣）、陰極、攪拌器、電解槽、電解液、電流計等部件。

2.電解拋光原理

電解拋光是電化學過程，是一個復雜的物理化學過程，其理論尚不完善。常用薄膜理論來解釋。

電解拋光的進行須依賴于穩定的薄膜，這就需要弄清楚電解拋光特性曲線。

（1）第一類電解拋光特性曲線

（2）第二類電解拋光特性曲線

3.電解拋光介質

電解液液的種類很多，按使用溫度不同分為冷電解拋光液和熱電解拋光液。

4.電解拋光操作

（1）試樣準備 粗磨→細磨至02號金相砂紙；選擇電解液；檢查線路等。

（2）電解拋光參數選擇

（3）電解拋光注意事項

（三）化學拋光

1.化學拋光原理

化學拋光僅使磨面光滑，并不使磨面平坦，溶解速度比電解拋光慢，拋光時間較長。

2.化學拋光液及拋光操作

（四）綜合拋光

1.化學機械拋光

把化學拋光液沖淡成1︰2或1︰10，并加入適量拋光粉，在機械拋光盤上進行拋光。

2.電解機械拋光

在化學機械拋光時，在試樣與拋光盤之間接以直流電源，電解液同時起電解液的作用，用電解來加速拋光過程。

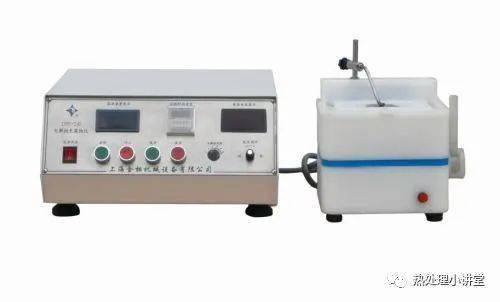

上圖為某型號的電解拋光儀
