這么全的電線電纜規格型號
時間：2020/8/3 11:16:45 瀏覽次數：3266
字體：大
中
小
一、電線與電纜的區分
“電線”和“電纜”并沒有嚴格的界限。
通常將芯數少、產品直徑小、結構簡單的產品稱為電線。沒有絕緣的稱為裸電線，其他的稱為電纜。
導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
二、不同的電纜
（1） 類別：H——市內通信電纜 HP——配線電纜 HJ——局用電纜
（2）絕緣：Y——實心聚烯烴絕緣 YF——泡沫聚烯烴絕緣 YP——泡沫／實心皮聚烯烴絕緣
（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套 S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套 V——聚氯乙烯護套
（4）特征：T——石油膏填充 G——高頻隔離 C——自承式
（5）外護層： 23——雙層防腐鋼帶繞包銷裝聚乙烯外被層; 33——單層細鋼絲鎧裝聚乙烯被層; 43——單層粗鋼絲鎧裝聚乙烯被層 ; 53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層; 553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
三、電纜型號代碼
1、用途代碼－不標為電力電纜，K為控制纜，P為信號纜；
2、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯
3、導體材料代碼－不標為銅，L為鋁；
4、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套
5、派生代碼－D不滴流，P干絕緣；
6、外護層代碼
7、特殊產品代碼－TH濕熱帶，TA干熱帶；
8、額定電壓－單位KV
四、不同作用的電纜
1、SYV：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）——適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線 物理 發泡聚乙烯（絕緣）（錫絲）（鋁）、 聚氯乙烯（聚乙烯） 3、信號控制電纜（RVV護套線、RVVP屏蔽線）——適用于樓宇對講、防盜報警、消防、自動抄表等工程 RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯——用途：儀器、儀表、對講、監控、控制安裝
4、RG：物理發泡聚乙烯絕緣接入網電纜——用于同軸光纖混合網（HFC）中傳輸數據模擬信號 5、KVVP：聚氯乙烯護套編織屏蔽電纜——用途：電器、儀表、配電裝置的信號傳輸、控制、測量
6、RVV（227IEC52/53） 聚氯乙烯絕緣軟電纜 ——用途：家用電器、小型電動工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套安裝用軟電纜 8、SBVV HYA 數據通信電纜（室內、外）——用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用 9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB ——適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 ——用途：適用于電器儀表設備及動力照明固定布線用 12、RIB 音箱連接線（發燒線）
13、KVV 聚氯乙烯絕緣控制電纜—— 用途：電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP 雙絞線 傳輸電話、數據及信息網 15、UL2464 電腦連接線
16、VGA 顯示器線 17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜） 18、SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯專用 19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜
五、電力電纜鎧裝和外護套數字
0無； 1聯鎖鎧裝纖維外被；
2雙層鋼帶聚氯乙烯外套； 3細圓鋼絲聚乙烯外套；
4粗圓鋼絲； 5皺紋(軋紋)鋼帶；
6雙鋁(或鋁合金)帶； 7銅絲編織； 8鋼絲編織
六、電線電纜的應用分類
1、電力系統

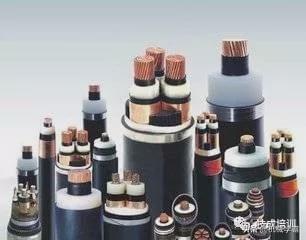

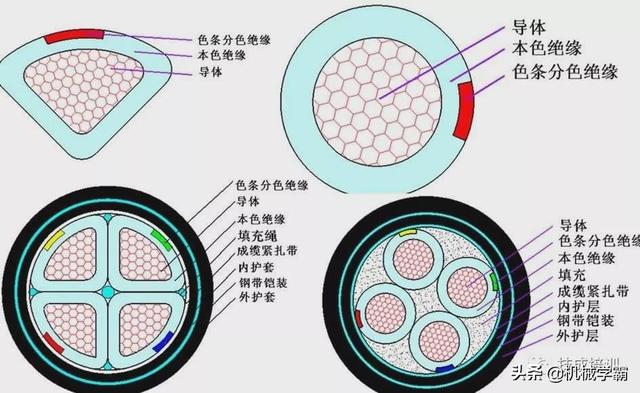

電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
|

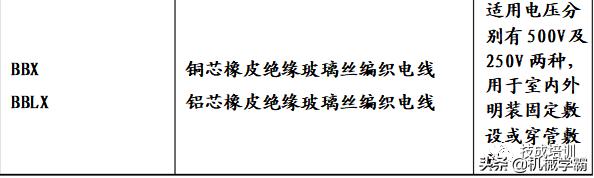

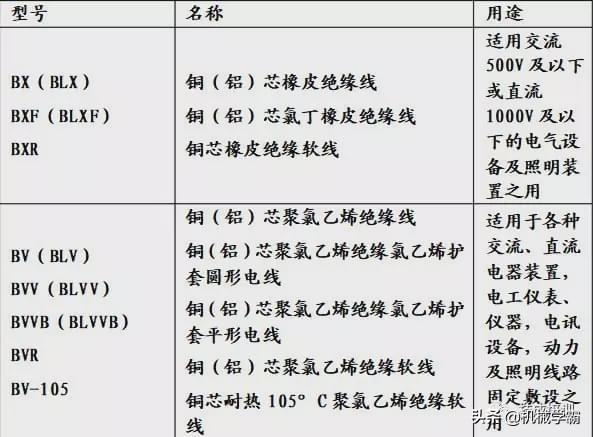

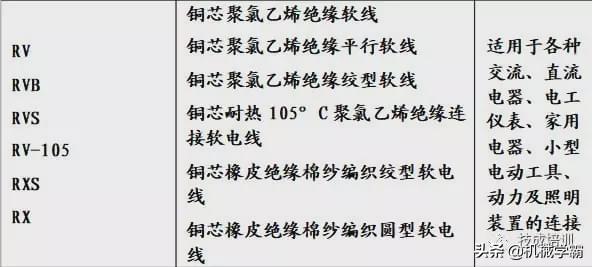

2、信息傳輸系統 主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。 3、機械設備、儀器儀表系統 此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。 七、電線電纜產品分類 1、裸電線及裸導體制品 本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。 2、電力電纜 本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。 主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。 產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。 3、電氣裝備用電線電纜 該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。 4、通訊電纜及光纖 從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，制造精度要求高。 5、電磁線(繞組線) 主要用于各種電機、儀器儀表等。 八、電線電纜規格型號 RY 聚乙烯絕緣軟線 BV 銅芯聚氯乙烯絕緣電線 RV 銅芯聚氯乙烯絕緣安裝軟線 RV銅芯氯乙烯絕緣連接電纜（電線) BLV 鋁芯聚氯乙烯絕緣電線 BYR 聚乙烯絕緣軟電線 BVR 銅芯聚氯乙烯絕緣軟線 BVS 銅芯聚氯乙烯絕緣絞型軟線 RVB 銅芯聚氯乙烯絕緣平型連接線軟線 RYV 聚乙烯絕緣聚氯乙烯護套軟線 BYVR 聚乙烯絕緣聚氯乙烯護套軟線 BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線 BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線； AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線) RVB銅芯聚氯乙烯平型連接電線 RVS銅芯聚氯乙烯絞型連接電線 RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜 ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜 RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜 AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線 九、電線電纜規格表示法的含義 規格采用芯數、標稱截面和電壓等級表示 1、單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）,0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV 2、多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面,0.6/1KV， 如：4**185+1*95 0.6/1KV 3、電線電纜規格型號說明： 注： B（B）——第一個字母表示布線，第二個字母表示玻璃絲編制。 V（V）——第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。 L（L）——鋁，無L則表示銅 F（F）——復合型 R——軟線 S——雙絞 X——絕緣橡膠 |
