外圓上凸起筋條以及內孔凸臺加工方案
時間：2020/7/20 14:58:12 瀏覽次數：3017
字體：大
中
小

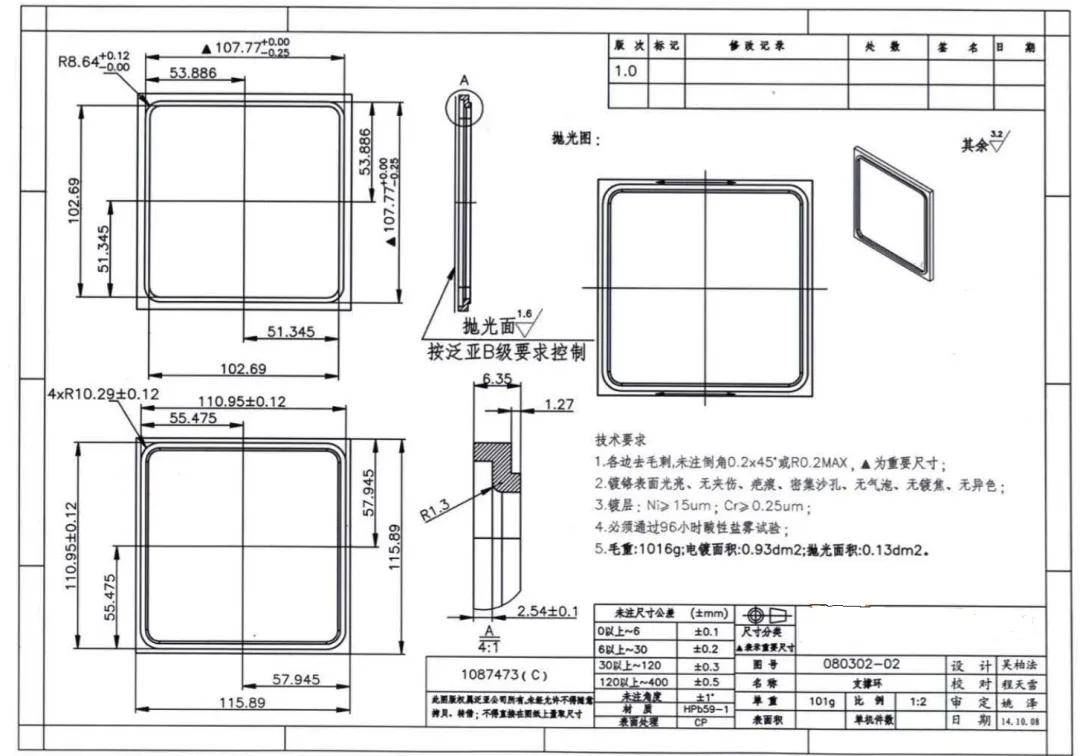

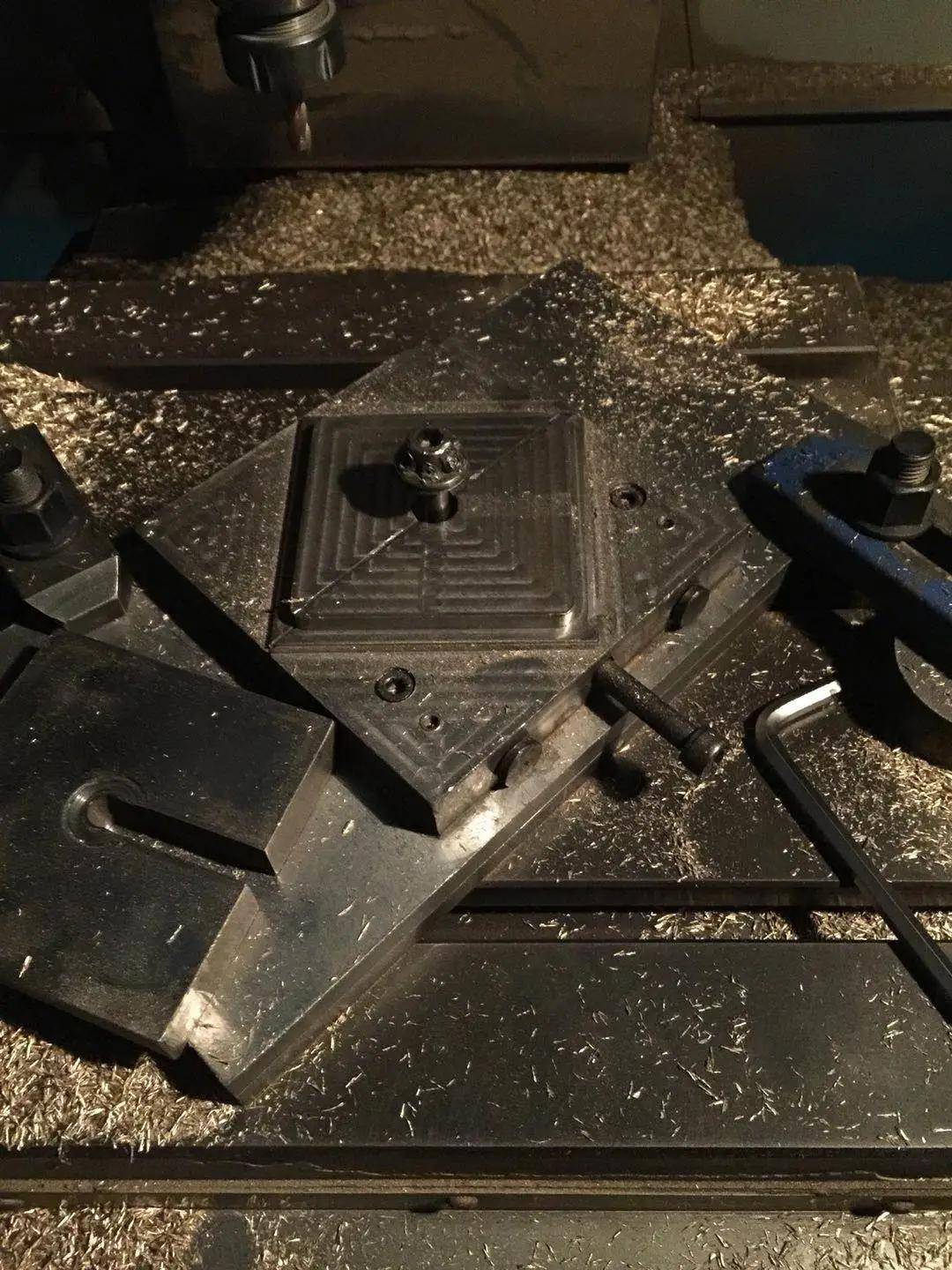

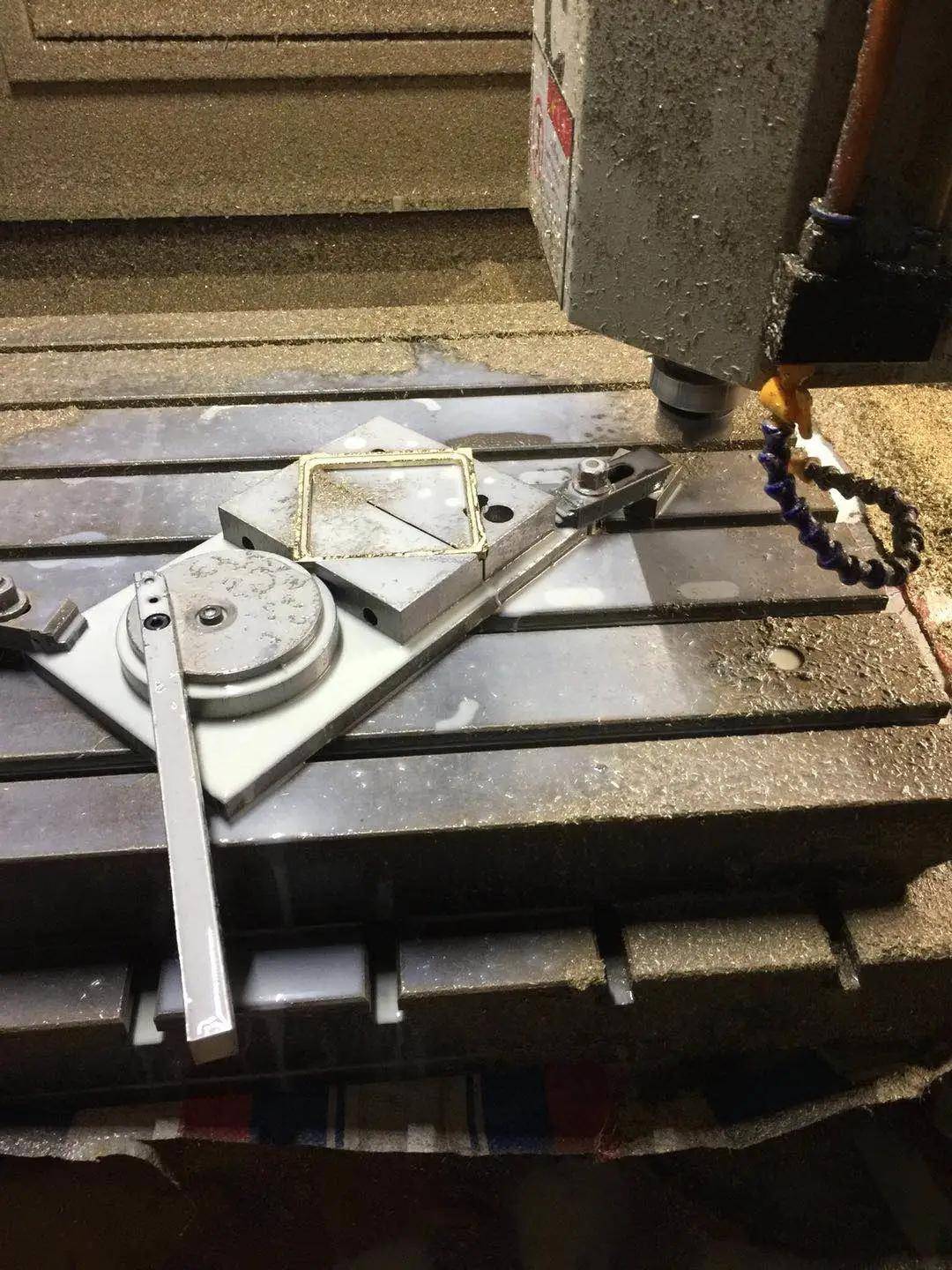

PART 01 大批量產品夾具設計方案
具體工況：毛胚是翻砂整體0.5余量的，需要整體精加工。翻砂的產品，形狀都不能保證規整，坑坑突突的，總厚度差不多大于0.5。
圖1
圖2
圖3
思維啟迪
A：用自鎖氣缸，側頂V型槽，類似車床縮嘴結構。
B：磁盤隔空吸。

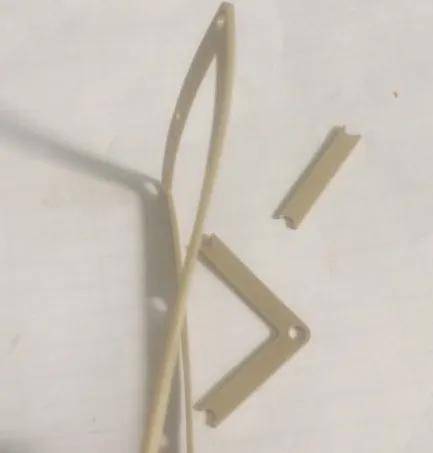

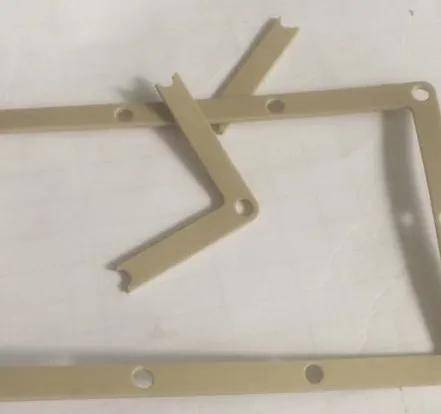

PART 02 零件平面度保證方法
具體工況：peek零件厚度1mm，平面度怎么做到0.015？
圖4
圖5
思維啟迪
A：貼膠紙，厚度留余量0.5，NC加工到尺寸，然后正反面雕一下，厚度留個0.1，磨床再磨一下。
B：用冰凍吸盤凍住后調整吸盤壓力。

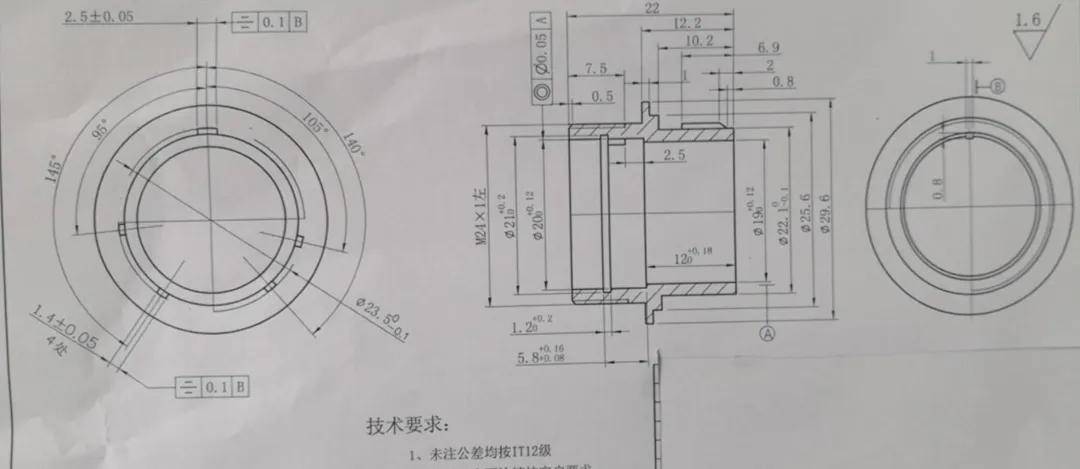

PART 03 外圓上凸起筋條以及內孔凸臺加工。
具體工況：批量件，價格很低。
圖6
思維啟迪
A：把材料開模型材，凸臺留量，上車銑復合加工。
B：型材只能解決內部那一點，外圓周邊還有好多凸柱。周邊圓柱加工，刀是不清角的，要么能在圓柱加工深點有平臺，刀走圓柱面是走不下的。
如果您對上面的三個難題有相應的解決方法，不妨在下方留言。如果您覺得還沒看過癮，可以進入機械社區官網技術求助板塊。
