如何一站到底？這周機械社區分享如何進行圓柱件槽加工。

問題：想和大家討論一下，一個圓柱的產品，材料為鋁，用立加做側面四個尖角的槽，有什么好方法么，有沒有什么特殊的刀具可以做出傾角？

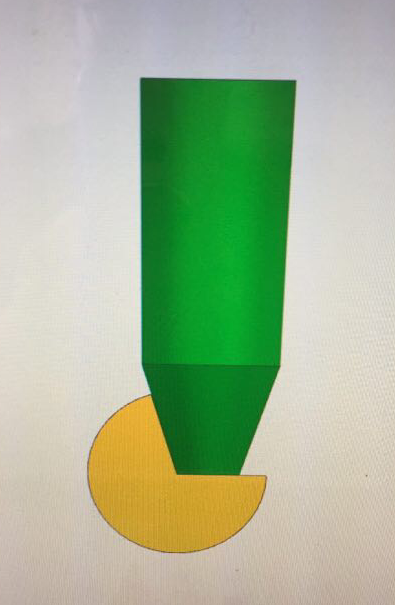

圖1

討論

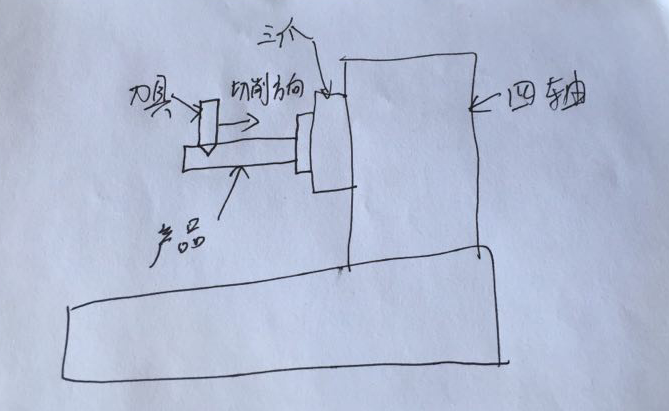

A：可以夾在四軸上，刀具工具磨成圖2這個角度，橫切進去。

圖2

Q：看圖是107度的尖刀加工，這樣加工刀能承受住嗎，而且目前的設備沒有四軸機器？

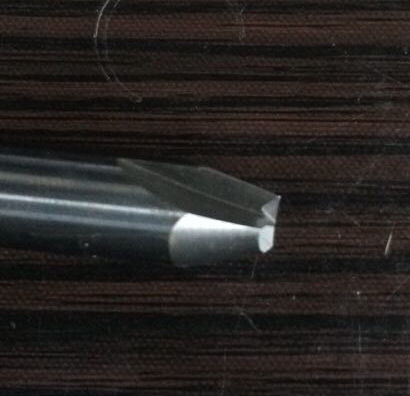

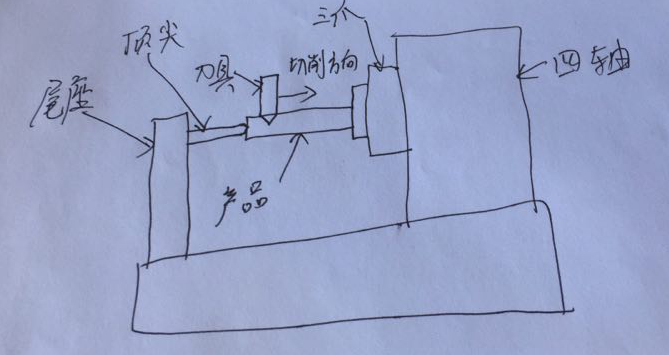

A：受不了像圖3在后面加尾頂，沒有四軸可以用萬能分度頭代替。有點麻煩的是需要用手搖。

圖3

A：大于90度可以四軸側刃銑，直接107°成型刀

A：對，只要過90°就可以用普通銑刀銑

A：銑刀磨角度，用銑床分度頭就可以加工

A：不放心的話可分層銑，也可粗精銑，方法有很多

Q：刀應該是磨成107度的尖刀，還是磨成15度的斜度平刀

A：建議直接工具磨到位，別擔心刀具會崩，產品要求是尖的就磨成尖的

Q：產品是尖的，如果把107度的一個邊擺平，那另一個邊就是15度，這樣可以加工嗎？豎著是不是做不出清角

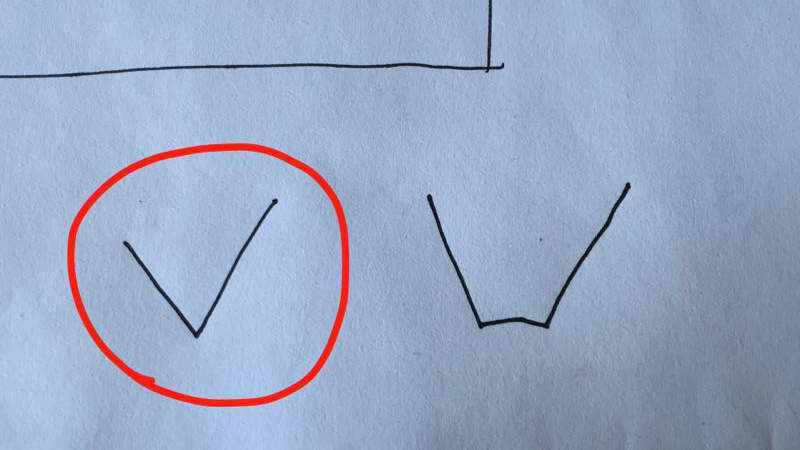

A：這樣耗時，一個槽要搖兩次加工，不如做成型刀，要一次加工到位。如果橫截面是圖4這樣用成型刀，如果是平的，那就按你的方法

圖4

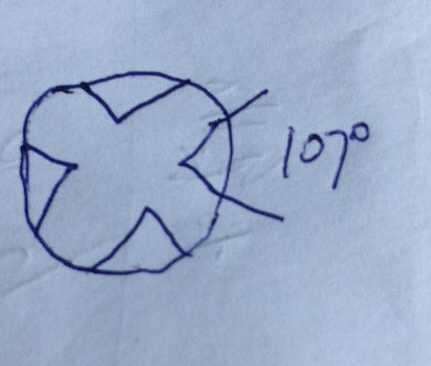

Q：都是107度 不過尖刀是在中心下刀，平刀要在旁邊下刀

圖5

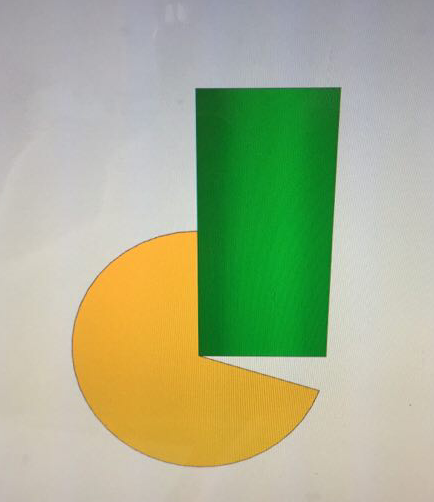

A：

圖6

圖7

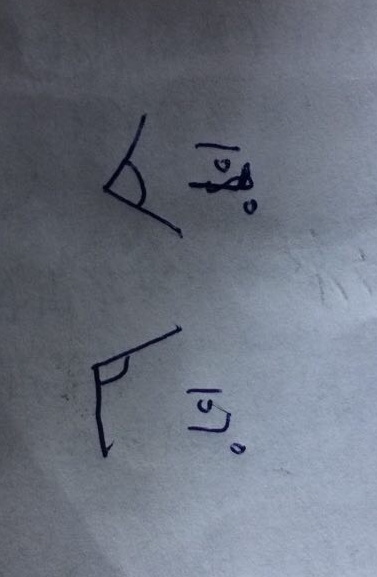

Q：對，就是圖7這樣

A：把一邊垂直，銑完，旋轉17°再銑，也可以接上

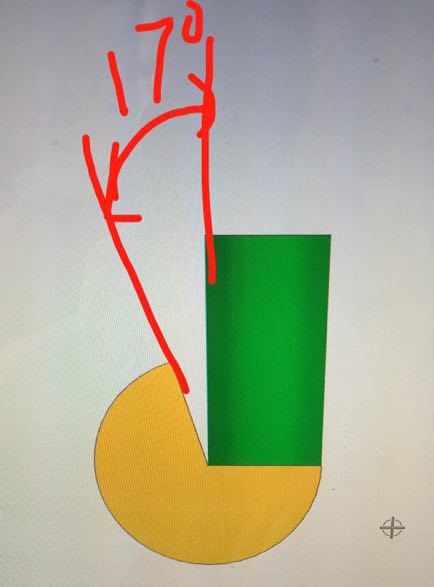

Q：磨成17度的平刀，不用旋轉了吧。這個下口是6上口8斜度17

圖8

A：這種你可以不用擔心崩角

圖9

Q：是的，這樣做就不用擔心刀具磨損問題。

問題的最優解即是刀具磨成相應角度進行一次銑槽加工，這樣可以避免刀具磨損，同時一次加工也降低了很多不確定性，機械社區們用戶們的討論過程，真是圖文并茂，令人信服。
