內孔表面加工常用方法大匯總

時間：2020/4/22 16:57:59 瀏覽次數：13139 字體：大中小

內孔表面加工方法較多，常用的有鉆孔、擴孔、鉸孔、鏜孔、磨孔、拉孔、研磨孔、珩磨孔、滾壓孔等。

一、鉆孔

用鉆頭在工件實體部位加工孔稱為鉆孔。鉆孔屬粗加工，可達到的尺寸公差等級為IT13~IT11，表面粗糙度值為Ra50~12.5μm。鉆孔有以下工藝特點：

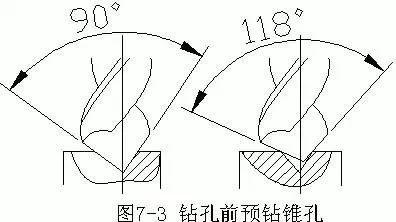

1．鉆頭容易偏斜。在鉆床上鉆孔時，容易引起孔的軸線偏移和不直，但孔徑無顯著變化；在車床上鉆孔時，容易引起孔徑的變化，但孔的軸線仍然是直的。因此，在鉆孔前應先加工端面，并用鉆頭或中心鉆預鉆一個錐坑，以便鉆頭定心。鉆小孔和深孔時，為了避免孔的軸線偏移和不直，應盡可能采用工件回轉方式進行鉆孔。

2．孔徑容易擴大。鉆削時鉆頭兩切削刃徑向力不等將引起孔徑擴大；臥式車床鉆孔時的切入引偏也是孔徑擴大的重要原因；此外鉆頭的徑向跳動等也是造成孔徑擴大的原因。

3．孔的表面質量較差。鉆削切屑較寬，在孔內被迫卷為螺旋狀，流出時與孔壁發生摩擦而刮傷已加工表面。

4．鉆削時軸向力大。這主要是由鉆頭的橫刃引起的。因此，當鉆孔直徑d﹥30mm時，一般分兩次進行鉆削。第一次鉆出(0.5~0.7)d，第二次鉆到所需的孔徑。由于橫刃第二次不參加切削，故可采用較大的進給量，使孔的表面質量和生產率均得到提高。

二、擴孔

擴孔是用擴孔鉆對已鉆出的孔做進一步加工，以擴大孔徑并提高精度和降低表面粗糙度值。擴孔可達到的尺寸公差等級為IT11~IT10, 表面粗糙度值為Ra12.5~6.3μm，屬于孔的半精加工方法，常作鉸削前的預加工，也可作為精度不高的孔的終加工。

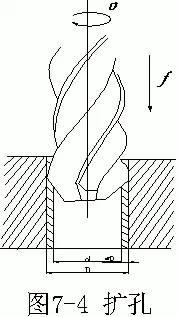

擴孔方法如圖7－4所示，擴孔余量（D-d），可由表查閱。擴孔鉆的形式隨直徑不同而不同。直徑為Φ10~Φ32的為錐柄擴孔鉆，如圖7－5a所示。直徑Φ25~Φ80的為套式擴孔鉆，如圖7－5b所示。

擴孔鉆的結構與麻花鉆相比有以下特點：

1．剛性較好。由于擴孔的背吃刀量小，切屑少，擴孔鉆的容屑槽淺而窄，鉆芯直徑較大，增加了擴孔鉆工作部分的剛性。

2．導向性好。擴孔鉆有3~4個刀齒，刀具周邊的棱邊數增多，導向作用相對增強。

3．切屑條件較好。擴孔鉆無橫刃參加切削，切削輕快，可采用較大的進給量，生產率較高；又因切屑少，排屑順利，不易刮傷已加工表面。

因此擴孔與鉆孔相比，加工精度高，表面粗糙度值較低，且可在一定程度上校正鉆孔的軸線誤差。此外，適用于擴孔的機床與鉆孔相同。

三、鉸孔

鉸孔是在半精加工（擴孔或半精鏜）的基礎上對孔進行的一種精加工方法。鉸孔的尺寸公差等級可達IT9~IT6，表面粗糙度值可達Ra3.2~0.2μm。

鉸孔的方式有機鉸和手鉸兩種。

鉸刀一般分為機用鉸刀和手用鉸刀兩種形式。如圖7－8所示。

機用鉸刀可分為帶柄的（直徑1~20mm為直柄，直徑10~32mm為錐柄，如圖7－8a、b、c所示）和套式的（直徑25~80mm,如圖7－8f所示）。手用鉸刀可分為整體式（如圖7－8d所示）和可調式（如圖7－8e所示）兩種。鉸削不僅可以用來加工圓柱形孔，也可用錐度鉸刀加工圓錐形孔（如圖7－8g、h所示）。

1.鉸削方式

鉸削的余量很小，若余量過大，則切削溫度高，會使鉸刀直徑膨脹導致孔徑擴大，使切屑增多而擦傷孔的表面；若余量過小，則會留下原孔的刀痕而影響表面粗糙度。一般粗鉸余量為0.15~0.25mm，精鉸余量為0.05~0.15mm。鉸削應采用低切削速度，以免產生積屑瘤和引起振動，一般粗鉸 f=4~10m/min，精鉸 f=1.5~5m/min。機鉸的進給量可比鉆孔時高3~4倍，一般可0.5~1.5mm/r。為了散熱以及沖排屑末、減小摩擦、抑制振動和降低表面粗糙度值，鉸削時應選用合適的切削液。鉸削鋼件常用乳化液，鉸削鑄鐵件可用煤油。

如圖7－9a所示，在車床上鉸孔，若裝在尾架套筒中的鉸刀軸線與工件回轉軸線發生偏移，則會引起孔徑擴大。如圖7－9b所示，在鉆床上鉸孔，若鉸刀軸線與原孔的軸線發生偏移，也會引起孔的形狀誤差。

機用鉸刀與機床常用浮動聯接，以防止鉸削時孔徑擴大或產生孔的形狀誤差。鉸刀與機床主軸浮動聯接所用的浮動夾頭如圖7－10所示。浮動夾頭的錐柄1安裝在機床的錐孔中，鉸刀錐柄安裝在錐套2中，擋釘3用于承受軸向力，銷釘4可傳遞扭矩。由于錐套2的尾部與大孔、銷釘4與小孔間均有較大間隙，所以鉸刀處于浮動狀態。

2.鉸削的工藝特點

（1）鉸孔的精度和表面粗糙度主要不取決于機床的精度，而取決于鉸刀的精度、鉸刀的安裝方式、加工余量、切削用量和切削液等條件。例如在相同的條件下，在鉆床上鉸孔和在車床上鉸孔所獲得的精度和表面粗糙度基本一致。

（2）鉸刀為定徑的精加工刀具，鉸孔比精鏜孔容易保證尺寸精度和形狀精度，生產率也較高，對于小孔和細長孔更是如此。但由于鉸削余量小，鉸刀常為浮動聯接，故不能校正原孔的軸線偏斜，孔與其它表面的位置精度則需由前工序或后工序來保證。

（3）鉸孔的適應性較差。一定直徑的鉸刀只能加工一種直徑和尺寸公差等級的孔，如需提高孔徑的公差等級，則需對鉸刀進行研磨。鉸削的孔徑一般小于Φ80mm，常用的在Φ40mm以下。對于階梯孔和盲孔則鉸削的工藝性較差。

四、鏜孔、車孔

鏜孔是用鏜刀對已鉆出、鑄出或鍛出的孔做進一步的加工。可在車床、鏜床或銑床上進行。鏜孔是常用的孔加工方法之一，可分為粗鏜、半精鏜和精鏜。粗鏜的尺寸公差等級為IT13~IT12，表面粗糙度值為Ra12.5~6.3μm；半精鏜的尺寸公差等級為IT10~IT9，表面粗糙度值為Ra6.3~3.2μm；精鏜的尺寸公差等級為IT8~IT7，表面粗糙度值為Ra1.6~0.8μm。

1．車床車孔

車床車孔如圖7－11所示。車不通孔或具有直角臺階的孔（圖7—11b），車刀可先做縱向進給運動，切至孔的末端時車刀改做橫向進給運動，再加工內端面。這樣可使內端面與孔壁良好銜接。車削內孔凹槽（圖7—11d），將車刀伸入孔內，先做橫向進刀，切至所需的深度后再做縱向進給運動。

車床上車孔是工件旋轉、車刀移動，孔徑大小可由車刀的切深量和走刀次數予以控制，操作較為方便。

車床車孔多用于加工盤套類和小型支架類零件的孔。

2．鏜床鏜孔

鏜床鏜孔主要有以下三種方式：

（1）鏜床主軸帶動刀桿和鏜刀旋轉，工作臺帶動工件做縱向進給運動，如圖7－12所示。這種方式鏜削的孔徑一般小于120mm左右。圖7－12a所示為懸伸式刀桿，不宜伸出過長，以免彎曲變形過大，一般用以鏜削深度較小的孔。圖7－12b所示的刀桿較長，用以鏜削箱體兩壁相距較遠的同軸孔系。為了增加刀桿剛性，其刀桿另一端支承在鏜床后立柱的導套座里。
