水泵的量程是什么意思？
時間：2020/4/16 15:49:29 瀏覽次數：8972
字體：大
中
小
水泵揚程是把單位液體提升的高度或給予的能量叫做泵的揚程（也叫壓頭），單位：m液柱。離心泵揚程的大小與泵的轉速，葉輪的結構與直徑，以及管路情況等因素有關。揚程的變化直接使泵的流量發生變化。

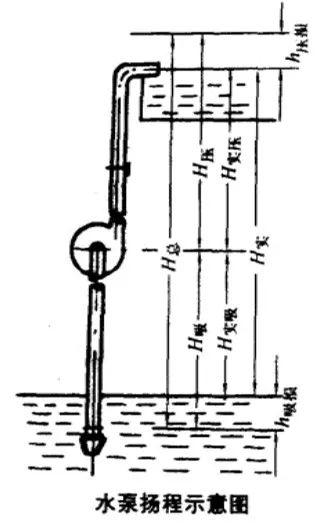

水泵揚程的分類
水泵揚程分：吸水揚程（下?lián)P程）、出水揚程（上揚程）、總揚程（實際揚程/凈揚程）和裝置揚程四個。
吸水揚程：就是從水泵中心到下位水面的高度，又叫下?lián)P程；
出水揚程：就是從水泵中心到上位水面的高度，又叫上揚程；
總揚程：就是從下位水面到上位水面的高度，也就是下?lián)P程加上揚程之和，又叫實際揚程或凈揚程；
裝置揚程：就是總揚程再加上整個管道、水泵系統的阻力損失。
水泵揚程計算公式
水泵的揚程可同實驗測定，即在泵進口處裝一真空表，出口處裝一壓力表，若不計兩表截面上的動能差(即Δu2/2g=0)，不計兩表截面間的能量損失(即∑f1-2=0)。
則水泵的揚程可用下式計算
注意以下兩點：
1、式中p2為泵出口處壓力表的讀數(Pa)；p1為泵進口處真空表的讀數(負表壓值，Pa)。
2、注意區分離心泵的揚程(壓頭)和升揚高度兩個不同的概念。
水泵揚程是指單位重量流體經泵后獲得的能量。在一管路系統中兩截面間(包括泵)列出柏努利方程式并整理可得
式中H為揚程，而升揚高度僅指Δz一項。
例：現測定一臺離心泵的揚程。工質為20℃清水，測得流量為60m^3/h時，泵進口真空表讀數為0.02Mpa，出口壓力表讀數為0.47Mpa(表壓)，已知兩表間垂直距離為0.45m若泵的吸入管與壓出管管徑相同，試計算該泵的揚程。
解:
查20℃水密度1.0*10e3kg/m3，
h=0.45m (1Mpa約等于100米水柱)
p出口=0.47Mpa (0.47*100米水柱=47米水柱)
p進口=-0.02Mpa (0.02*100米水柱=2米水柱)
ρ為液體的密度
H=h+(p出口-p進口)/ρg=0.45+(0.47*10e6-(-0.02*10e6))/(10e3*9.8)=50.45m(水柱）
