-
--熱烈祝賀我會聯辦的科普活動被中國科協評為--優秀科普活動
12月21日，中國科學技術協會辦公廳印發《關于對2020年全國科普日有關組織單位和活動予以表揚的通知》（科協辦函普字【2020】158號），江蘇省機械工程學會、南京工程學會和江蘇省學會服務中心聯辦的“2020年全國科普日暨第一屆‘天印筑夢·科普智行’”活動，被評為優秀科普活動。
夏季快到了，從事機加工行業的朋友們你們的防銹問題都解決了嗎？
時間：2020/3/30 15:09:12 瀏覽次數：2851
字體：大
中
小
隨著夏季的到來，溫度變化大，濕度大，容易誘發銹蝕；同時，整體行業下滑，訂單不均衡，進而導致生產過程積壓；清洗劑日常使用頻率和換液減少，容易酸敗，引起銹蝕和清洗效果大打折扣。這些都給夏季防銹帶來嚴峻的考驗。企業在夏季經常會遇到的防銹難題和解決方案分享給大家，大概分為三點：
一 工序間防銹：
1. 盡量避免在制品積壓過多；
2. 在切削液中適當添加水基防銹添加劑，提高防銹性能；
3. 用vci氣相防銹紙/袋包起來或蓋起來，進行周轉防銹；
4. 關鍵工序關注，例如拋丸，熱后，必須立即采取針對性快速防銹，比如，最好浸泡氣液兩用型水基防銹劑 。

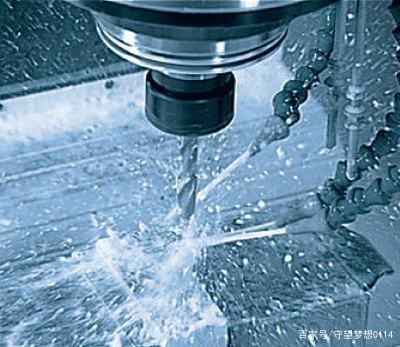

切削液防銹處理
二 清洗，烘干過程中的防銹：
1. 增加清洗后，防銹涂裝前的外觀檢查；
2. 建議清洗設備每天運轉1h，避免滋生微生物，造成清洗劑和防銹劑有效成分的破壞；
3. 每天必須檢測ph值，建議保持在9以上，補加適量液體；
4. 每天檢測清洗劑，防銹劑的濃度。建議直接添加成比例的新液；
5. 漂洗劑中增加防銹劑的濃度，酌情建議增加至2-3%以上；
6. 觀察清洗后的清洗劑殘留，是否超標；
7. 靜置觀察：工件清洗，水基防銹后，是否可以裸放6-12小時，顏色不變化，不生銹；
8. 注意正常更換新液體的頻次，千萬不要“舍不得”的僥幸
每月適當添加殺菌劑，對設備進行殺菌，延長清洗劑，切削液壽命

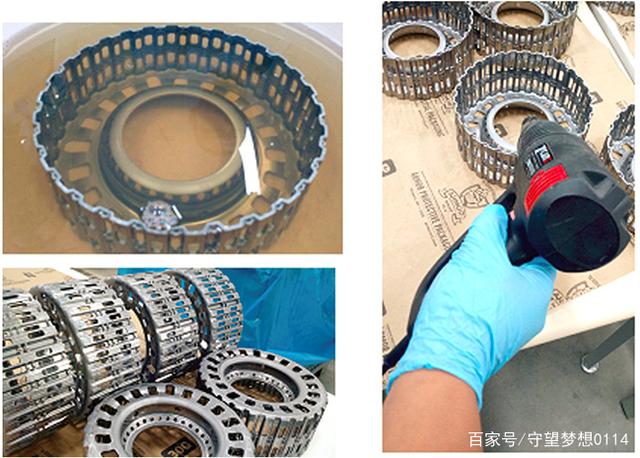

清洗過程中的防銹處理
三 包裝防銹：
1. 如果清洗線靠近車間大門口，在下雨天的潮濕時候，盡量不要存料和包裝；
2. 選用正確的內包裝材料，必要直接接觸木材，瓦楞，普通牛皮紙。如果條件允許，盡量采用防銹袋，防銹紙或者防銹內膜
3. 包裝時，產品不宜過熱，包裝前 室溫+/-10攝氏度。
4. 包裝內加入適量干燥劑（每個立方300-500克）。
5. 注意包裝后，不要太陽直射引起冷凝水形成；
6. 注意檢驗室與車間的溫差變化，避免引起凝水銹蝕
7. 注意選用正確的橡膠類手套
8. 出口業務，注意集裝箱內是否水分太大，在集裝箱內加入高吸濕干燥劑

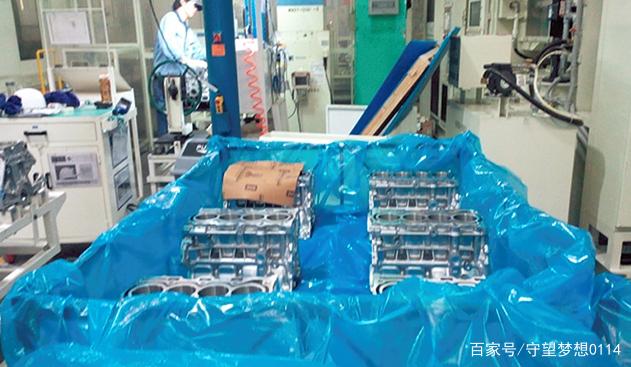

發動機出口無油防銹包裝
以上是企業經常會遇到的防銹問題和解決方案，而目前市場用到最多的產品就是水基防銹劑，這些防銹劑在使用的過程當中，在金屬的周圍實際處于持續的化學變化狀態。在經過最后涂裝后，在金屬干燥后，會留下表面殘留物，也就是形成以下三種防護膜：
氧化膜，也就是鈍化成膜
沉降膜
吸附膜
這三種膜，也就是緩蝕劑的種類，以第三種為最安全，外觀效果最好。緩蝕劑分子在金屬表面形成致密的吸附層，阻擋水分和腐蝕性物質，達到緩蝕作用，吸附膜中又以羧酸銨鹽和高級硼酸酯兩種主要成分為代表，他們基本上可以解決市場上大部分的防銹問題，但是他們也存在著明顯不足：
１.防銹周期短，一般10-30天居多；
2.必須嚴格執行水基防銹劑的操作工序（例如升溫浸泡，浸泡后必須烘干等等）；
3.抗污染能力較差，一但水基防銹劑受到清洗劑或者其他污染物的污染防銹性會大幅度下降，此時必須及時整體更換槽液；
4.客戶現場由于條件所限無升溫條件，無烘干條件，即普通水基防銹劑根本無法使用更達不到預期防銹效果。
所以針對以上難題我們可采用氣液兩用型水基防銹劑來解決上述難題：
優質成膜劑防銹優質氣相性防銹是普通水基防銹劑的防銹性能400%水密檢測可以帶水包裝無銹蝕即使無烘干條件也可以使用，更可以帶水直接包裝抗污染能力較強，被清洗劑或者其他污染源污染后防銹效果依然比較
