技術成果推介：YDQ-M微型精密對心臺鉗
時間：2020/7/28 11:44:47 瀏覽次數：2557
字體：大
中
小
產品介紹
對心臺鉗，又稱對中臺鉗，同步夾具。它的2個卡爪來回同步移動，來實現對零件的中心夾緊，并且夾持精度高，依工件的外形輪廓訂制卡爪，不僅可對工件實現外夾夾緊也可實現內撐漲緊，即可加工不同輪廓的工件，操作簡單快捷，成本也大大節省。

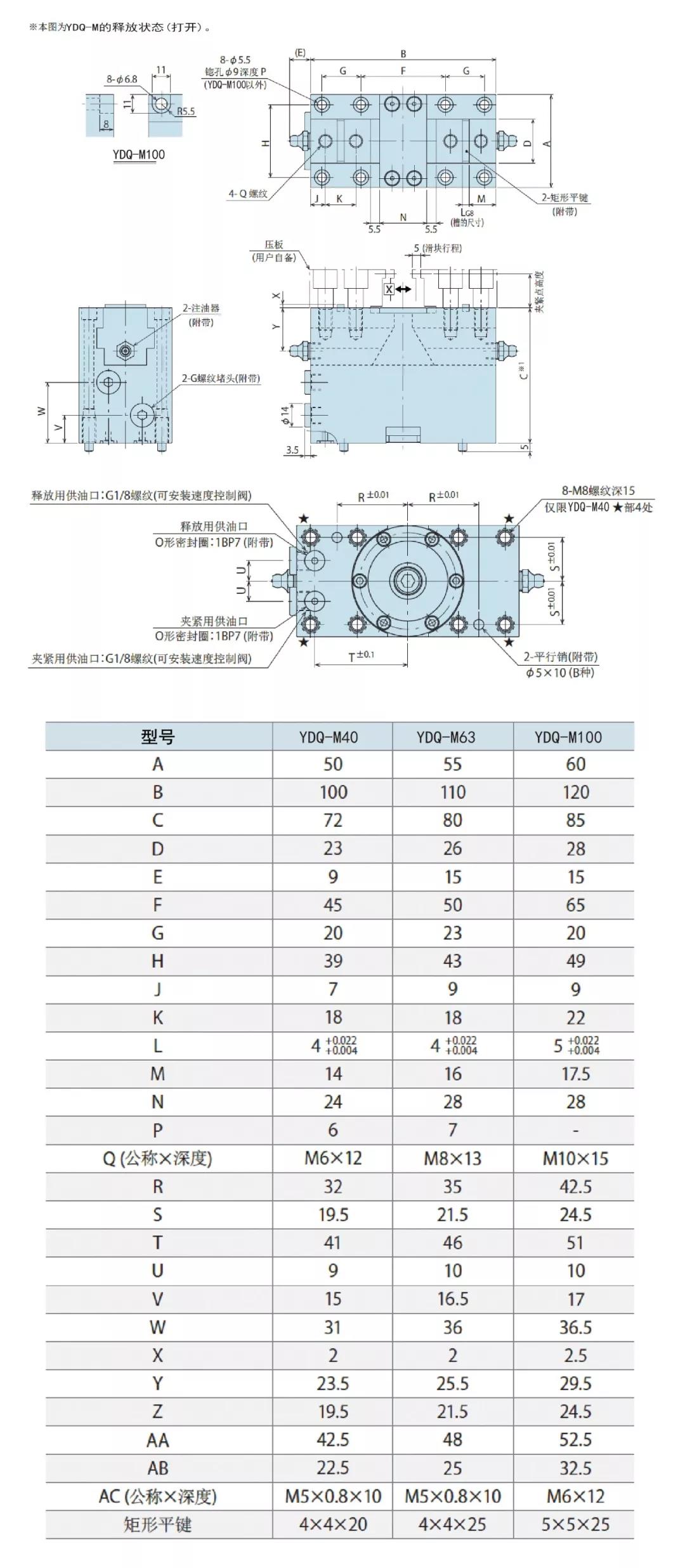

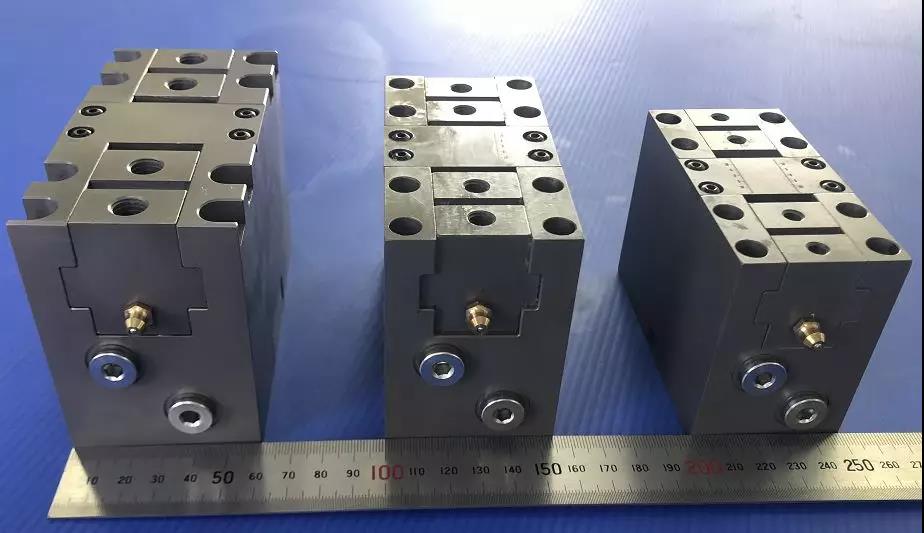

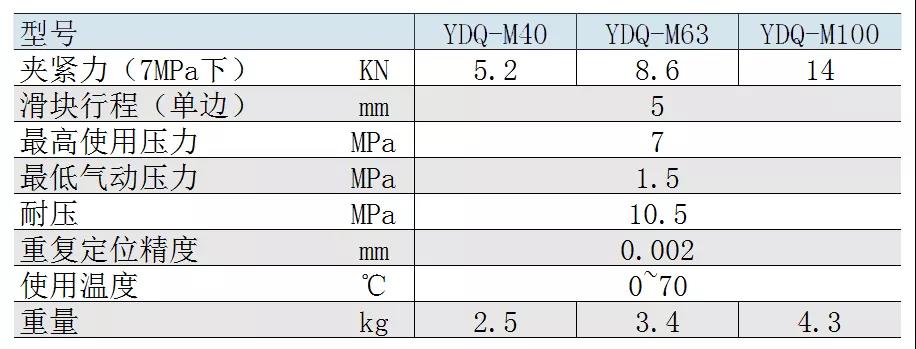

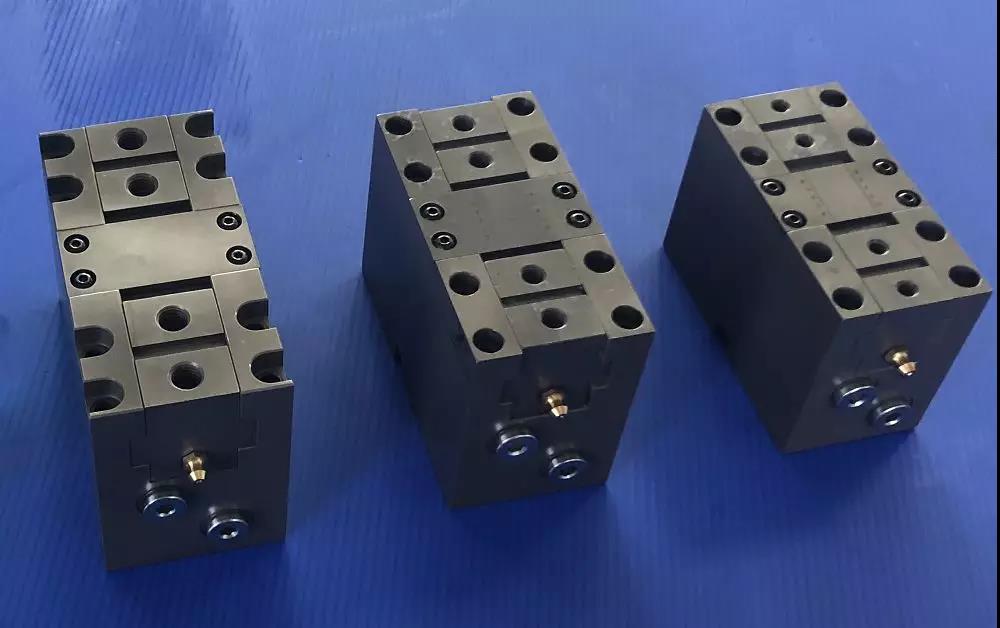

YDQ-M系列臺鉗為云動力微型精密對心臺鉗，目前有三種類型:YDQ-M40，YDQ-M63，YDQ-M100。（下圖從左至右依次為YDQ-M100,YDQ-M63,YDQ-M40）
產品特點
1. 產品尺寸小，重量輕
該系列產品設計結構緊湊，外形尺寸小巧，重量輕，在小空間內可多個并排使用，為您的機床（夾具）增加工作空間，雙邊行程可達10mm，具有廣泛的應用性。
YDQ-M系列對心臺鉗使用楔塊機構驅動滑塊同步運動，該結構重復定位精度******可達2微米，所以每次裝夾時不需要重新定心。而且，即使位于行程末端附近也無逛量進而保持穩定的夾持。

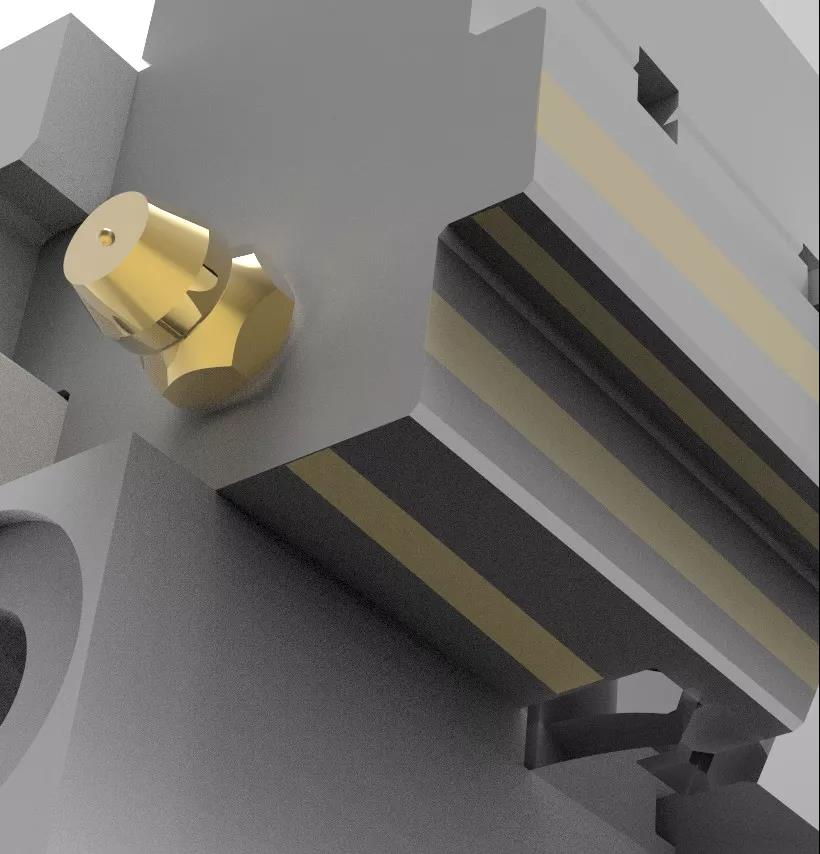

高效的潤滑系統
滑塊上配置兩個潤滑油注入口，潤滑系統可對楔塊間及導軌間進行高效的潤滑，減少功能部件之間的摩擦損耗，使臺鉗可以保證長使用壽命及較高的夾持力。

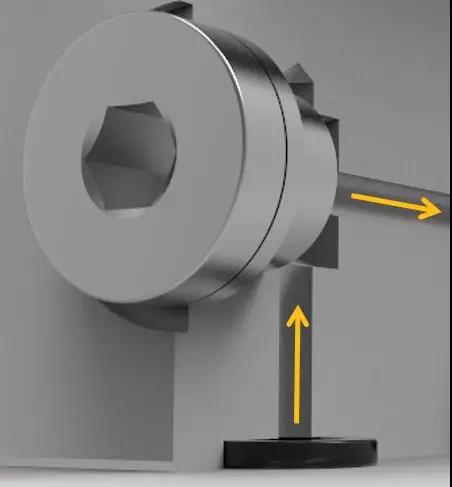

多種對心臺鉗控制方法
可根據客戶需求從側面或底面對臺鉗進行控制。

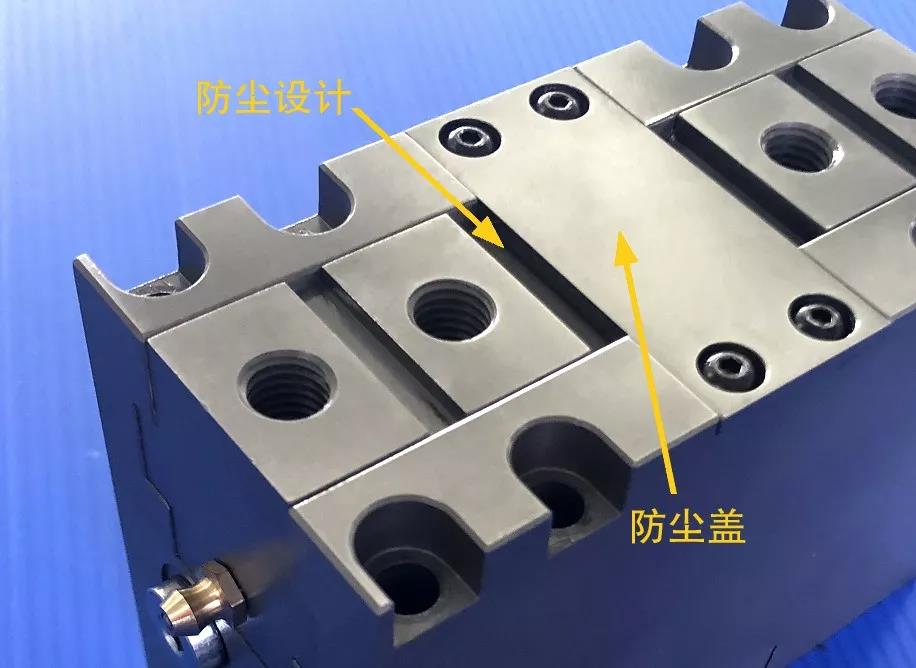

防塵設計
滑塊與防塵蓋間特殊防塵設計，有效防止碎屑侵入。

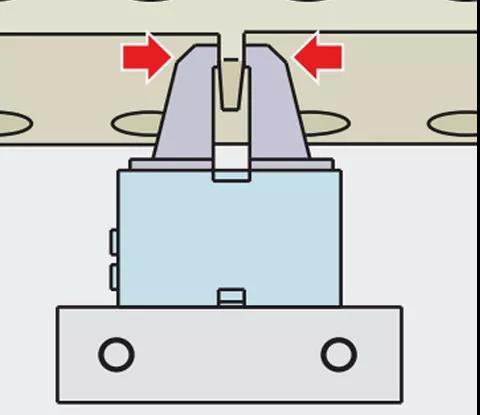

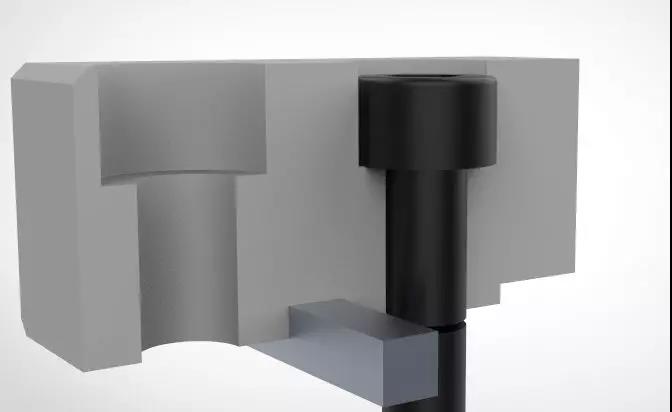

卡爪的安裝部位易加工
加工卡爪安裝部位，僅需加工螺栓孔和鍵槽。普通設備就可以完成。
應用領域
軸標準加工中心
軸立式加工中心
軸臥式加工中心
軸加工中心
